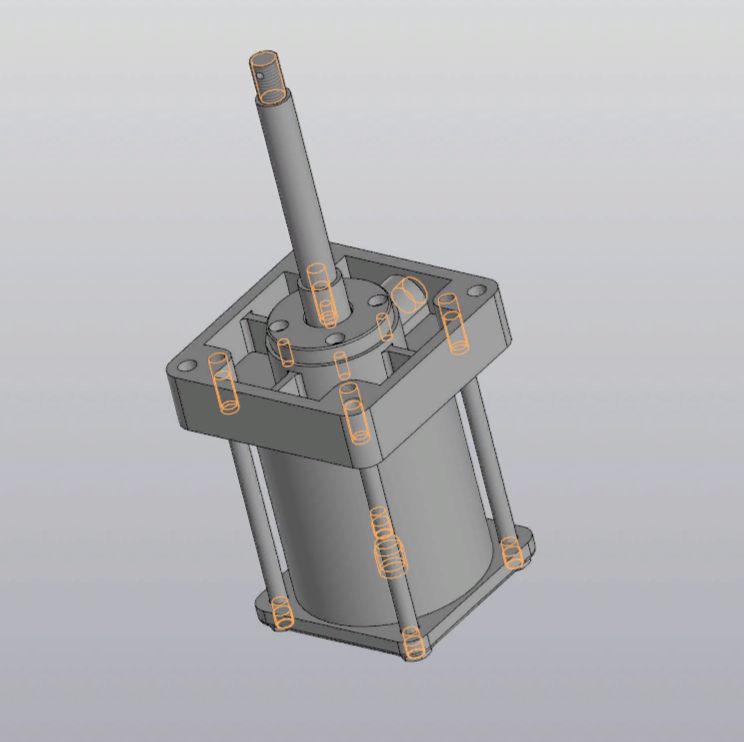

Пневмоцилиндр НБП-02

Пневмоцилиндр НБП-02 ,задание по компьютерной графике ВГТУ , Прототип в единственном исполнении .

Состав: 3D Сборка

Софт: КОМПАС-3D 19.1

Файлы:

1 чертеж.jpg

2 чертеж.jpg

НБП0-02-01 Крышка.m3d

НБП-02-00 СБ Пневмоцилиндр.a3d

НБП-02-02 Крышка.m3d

НБП-02-03 Поршень.m3d

НБП-02-04 Шток.m3d

НБП-02-05 Фланец.m3d

НБП-02-06 Шпилька.m3d

НБП-02-07 Втулка.m3d

НБП-02-08 Гильза.m3d


Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
