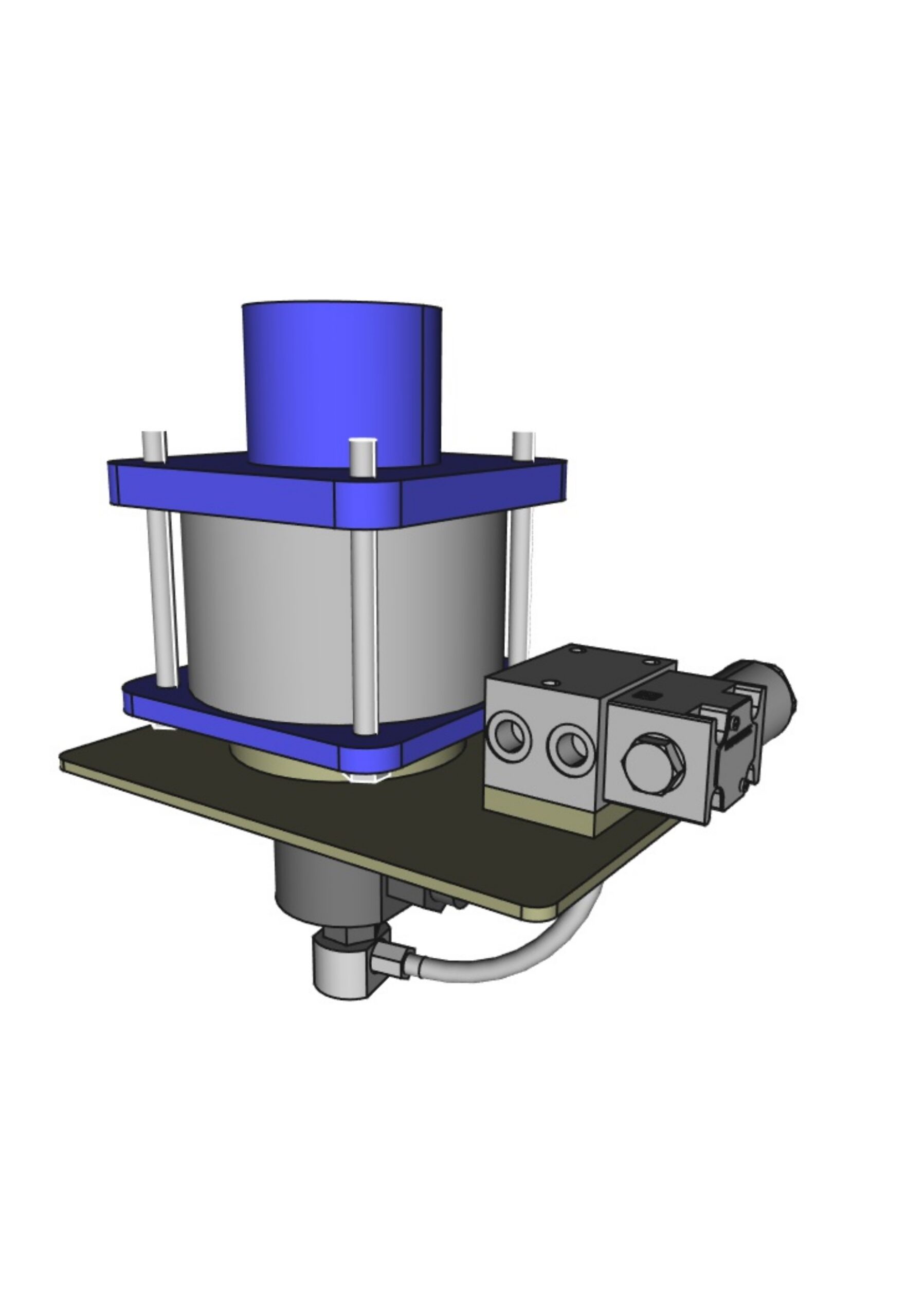

Пневмогидростанция (без бака)

Основная часть пневмогидростанции (без масляного бака). Прототип. Выполнен на базе отечественного пневмогидронасоса для замены изношенной импортной головной части к существующему баку.
Технические характеристики:
- номинальное давление масла на выходе, МПа..........................................................................................................................25;
- максимальное давление сж. воздуха (необходимое для создания номинального давления масла), МПа..................0,4;
- минимальное давление сжатого воздуха, МПа..........................................................................................................................0,1;
- номинальная подача, л/мин, не менее........................................................................................................................................2,0.
Габариты: длина 300 мм, ширина 225 мм, высота погружаемой части 141 мм, общая высота 377 мм.

Состав: 3d сборка, формат step. Язык документа

Софт: STEP / IGES 203

Файлы:
GidroCap.stp
