Техническая характеристика:
Максимальная масса подаваемой трубы - 3000кг.
Усилие, развиваемое пневмоцилиндром при давлении 0,58 МПа (6кгс/см2) КН (кгс) - 5,1 (5200).
Максимальное давление, (кгс/см2) - 0,78 (8)
Внутренний диаметр цилиндра, мм - 400
Ход поршня, мм - 790
Вес: 233кг
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Пневмоцилиндр пневмораскрепителя
Пневмоцилиндр пневмораскрепителя
0
0
467
1
0
200
Автор
Иван
Петров
Дата
06.01.2021
Язык
Русский
Состав
3Дсборка, деталировка, сборочный чертеж со спецификацией, рабочие чертежи
Софт
КОМПАС-3D 16,1
Как открыть?
Содержимое архива
-
Пневмоцилиндр ПРС _ ПРС400.00.000 СБ
-
Пневмоцилиндр пневмораскрепителя _ ПРС400.00.000 СБ.a3d
-
Шток _ ПРС400.03.000 СБ
-
Вал _ ПРС400.03.001.m3d
-
Прижим _ ПРС400.03.003.cdw
-
Плита установочная _ ПРС400.03.002.cdw
-
Кольцо распорное _ ПРС400.03.004.m3d
-
Шток Сборочный чертеж _ ПРС400.03.000 СБ.cdw
-
Шайба специальная _ ПРС400.03.007.m3d
-
Шайба специальная _ ПРС400.03.007.cdw
-
Манжета специальная _ ПРС400.03.006.cdw
-
Вал _ ПРС400.03.001.cdw
-
Манжета специальная _ ПРС400.03.006.m3d
-
Демпфер _ ПРС400.03.005.cdw
-
Прижим _ ПРС400.03.003.m3d
-
Демпфер _ ПРС400.03.005.m3d
-
Плита установочная _ ПРС400.03.002.m3d
-
Шток _ ПРС400.03.000 СБ.a3d
-
Кольцо распорное _ ПРС400.03.004.cdw
-
-
Крышка _ ПРС400.02.000 СБ
-
Уплотнитель _ ПРС400.02.001.cdw
-
Втулка грязесьемная _ ПРС400.02.002.m3d
-
Втулка грязесьемная _ ПРС400.02.002.cdw
-
Крышка задняя Сборочный чертеж _ ПРС400.02.000 СБ.cdw
-
Крышка задняя _ ПРС400.02.000 СБ.a3d
-
Уплотнитель _ ПРС400.02.001.m3d
-
-

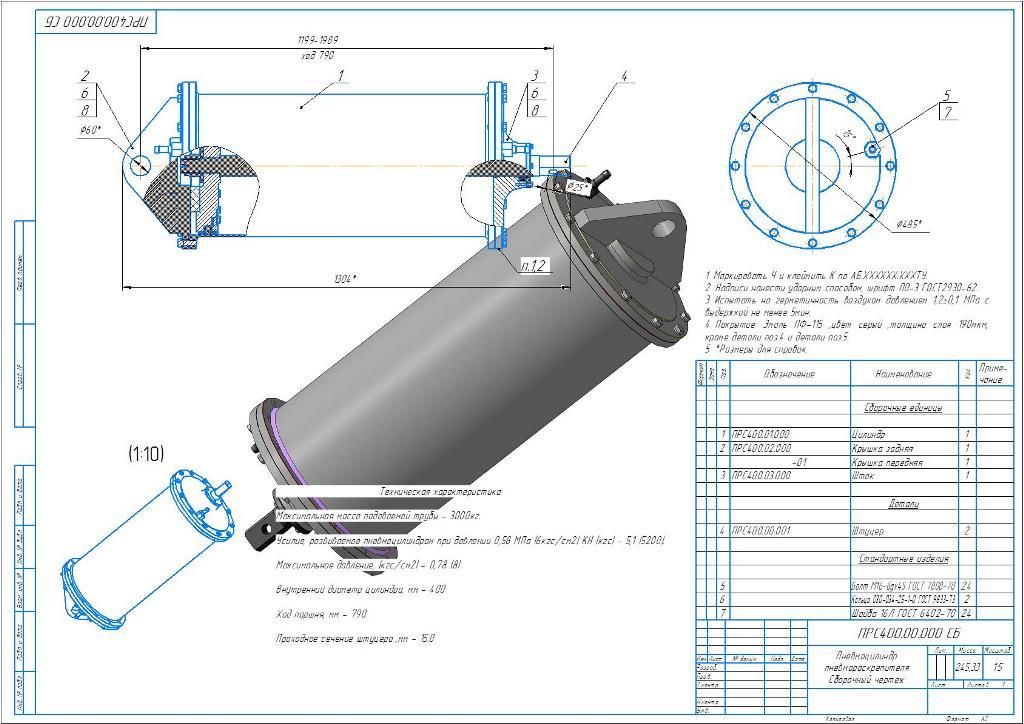

Пневмоцилиндр пневмораскрепите ля Сборочный чертеж _ ПРС400.00.000 СБ.cdw
-
Штуцер _ ПРС400.00.001.cdw
-
Штуцер _ ПРС400.00.001.m3d
-
Цилиндр _ ПРС400.01.000 СБ
-
Цилиндр _ ПРС400.01.000 СБ.a3d
-
Цилиндр Сборочный чертеж _ ПРС400.01.000 СБ.cdw
-
-
