Подбор гидроаппаратура для тягово-транспортных машин

Белорусско-Российский университет
Кафедра «Тягово-транспортных машин»
Дисциплина «Гидравлика,Гидромашины и Гидропривод»
КУРСОВОЙ ПРОЕКТ по тема проекта: Гидропривод для Тягово-транспортных машин
Могилев 2018

Исходные данные.давление Рном= 20 МПа.F1=110кН , F2 =95кН – для первого гидроцилиндра; F1=95кН , F2=75кН – для второго гидроцилиндра;

В данной работе представлены расчёты следующих основных элементов:4 гидроцилиндров, двух гидромоторов для привода ротора и двух гидромотора

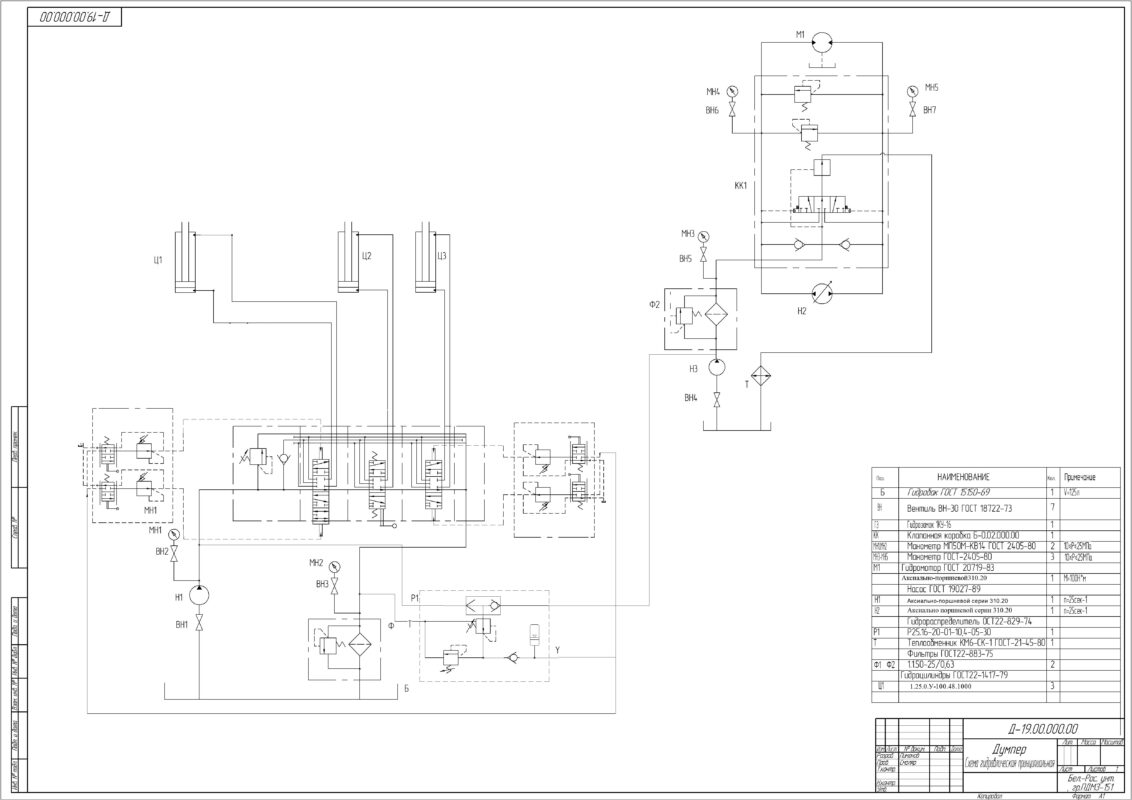

Графическая часть содержит принципиальную гидросхему Тягово-транспортных машин

Содержание
Введение 3
1 Выбор электродвигателей по заданным нагрузкам 4
1.1 Выбор номинального давления 4
1.2 Расчет гидроцилиндров 4
1.3 Расчет гидромоторов 6
1.4 Подбор насосов 6
1.5 Выбор гидравлической жидкости 7
2 Расчет потерь давления в гидросистеме 8
2.1 Расчет диаметров трубопровода 8
2.2 Расчет потерь давление по длине трубопровода 10
2.3 Расчет потерь давления в местных сопротивлениях трубопровода 12
3 Проверочный расчет гидропривода. Определение КПД 16
3.1 Проверочный расчет гидропривода 16
3.2 Расчет мощности и КПД мотора 17
4 Тепловой расчет гидропривода 19
4.1 Расчет требуемой поверхности теплоотдачи 19
4.2 Расчет бака 20
Заключение 22
Литература 23

Состав: Графическая часть(принципиальную гидросхему Тягово-транспортных машин),Содержание,ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Подбор гидроаппаратура для тягово-транспортных машин

курсовая\гидравлика.doc
курсовая\содержание.doc
курсовая\Чертеж3.cdw
курсовая
