Проектирование и расчет объемной гидропередачи

Кузбасский государственный технический университет им. Т.Ф. Горбачёва
Кафедра горных машин и комплексов
Курсовая работа по дисциплине "Гидравлика"
На тему: "Проектирование и расчет объемной гидропередачи"
Кемерово 2018

Исходные данные: Цикл работы – реверсивное движение с разгрузкой гидродвигателя во время паузы;
Регулирование скорости – в обоих направлениях;
Место установки дросселя – параллельно гидродвигателю;
Крутящий момент на валу гидромотора - M1 = 4,5 Нм;
Частота вращения вала гидромотора - n1 = 1200 об/мин;
Температура окружающей среды – t0 = 25 ̊С;
Время паузы – τп = 7 с.

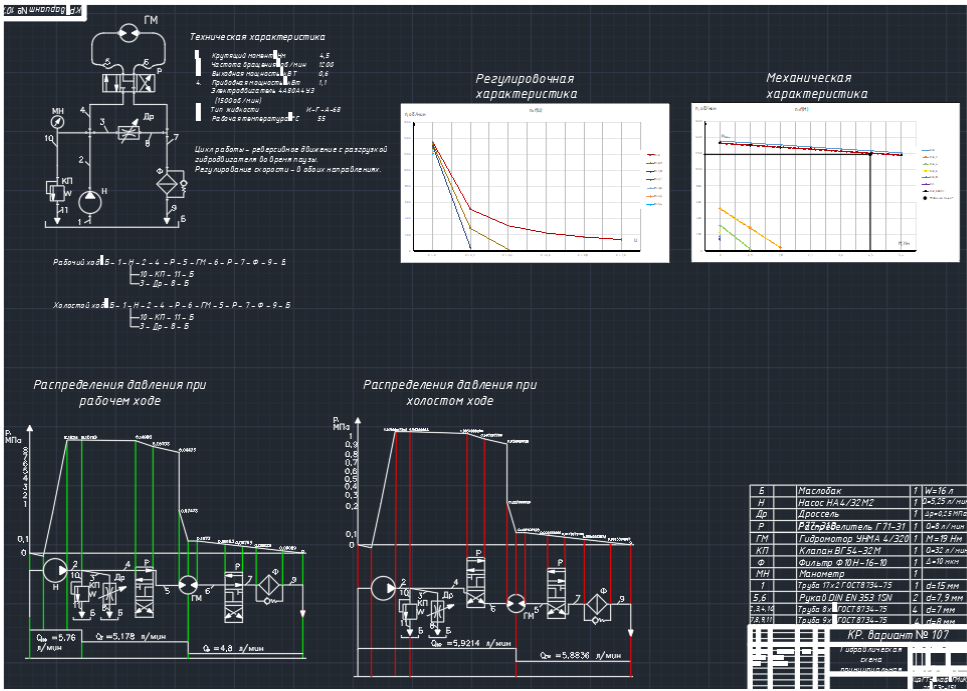

Графическая часть содержит гидравлическую схему согласно варианту, графики при разных режимах работы гидросистемы.

Оглавление
Исходные данные................................................................................................ 3
Выбор гидромотора............................................................................................. 4
Выбора насоса. .................................................................................................... 5
Определение максимальных расходов и давлений по участкам гидросистемы........................................................................................................... 5
Выбор рабочей жидкости. .................................................................................. 6
Выбор дросселя. .................................................................................................. 7
Выбора гидрораспределителя............................................................................ 7
Выбор предохранительного клапана................................................................. 8
Выбор гидромагистралей. .................................................................................. 8
Выбор фильтра. ................................................................................................... 9
Расчет потерь в гидросистеме.......................................................................... 10
Определение давлений и расходов в линиях гидросистемы
Расходы и давления в гидросистеме при рабочем режиме работы………..12
Расходы и давления в гидросистеме при холостом режиме работы………13
Давление в гидросистеме во время паузы. ..................................................... 14
Расчет времени цикла, мощности и КПД гидросистемы.............................. 16
Тепловой расчет гидросистемы....................................................................... 17
Список используемой литературы. ................................................................. 19
