КОМПАС 3D 18

Проектирование редукционного клапана прямого действия

ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "ЮЖНО-УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ" (НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ)
Машиностроительный факультет
Кафедра технологии производства машин
Курсовой проект по дисциплине: "Гидропривод и средства гидравлики"
на тему "Проектирование редукционного клапана прямого действия"
Миассе 2018

Спроектировать редукционный клапан прямого действия исходя из следующих характеристик:
- Номинальное давление РН = 32 МПа;
- Пропускная способность Q = 50 л/мин;
- Рабочая жидкость –масло ВНИИ НП-403 (ρ=850 кг/м3).
Содержание
1. Сведения об области применения. Обзор литературы. 4
2. Анализ существующих типов редукционных клапанов и основание выбора принципиальной и конструктивной схемы. 5
3. Описание работы гидроклапана и его функциональных узлов. 7
4. Основные расчеты конструктивных параметров 9
4.1 Определение скорости потока рабочей жидкости (РЖ) в проходе седла клапана 9
4.1.1 Определение скорости потока РЖ по графику 9
4.1.2 Определение скорости потока РЖ по формуле 10
4.2 Определение значения скоросного напора в клапане 10
4.3 Определение значения площади клапана 10
4.4 Определение высоты подъёма клапана 11
4.5 Определение усилия предварительного поджатия пружины клапана……. 11
4.6 Определение площади щели открытого клапана 12
4.7 Расчет пружины 12
5. Основные прочностные расчеты 16
6. Расчеты и графики основных характеристик редукционного клапана……. 17
Список литературы 19

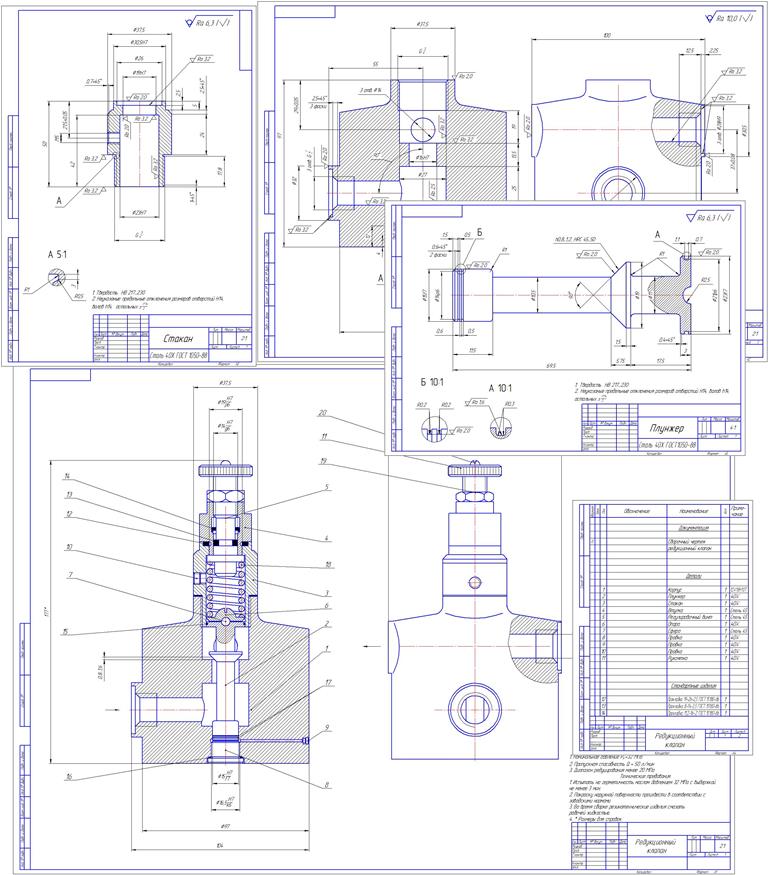

Состав: ПЗ, Редукционный клапан (СБ), Деталировка (корпус, плунжер, стакан), Спецификация Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование редукционного клапана прямого действия

Просмотр файлов
Записка.docx
Чертежи\Корпус.cdw
Чертежи\Корпус.cdw.bak
Чертежи\Плунжер.cdw
Чертежи\Плунжер.cdw.bak
Чертежи\Редукционный
Чертежи\Редукционный
Чертежи\Спецификация_Редукционный клапан.spw
Чертежи\Спецификация_Редукционный клапан.spw.bak
Чертежи\Стакан.cdw
Чертежи\Стакан.cdw.bak
Чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
