Используйте модели как готовые компоненты при проектировании гидроцилиндров.

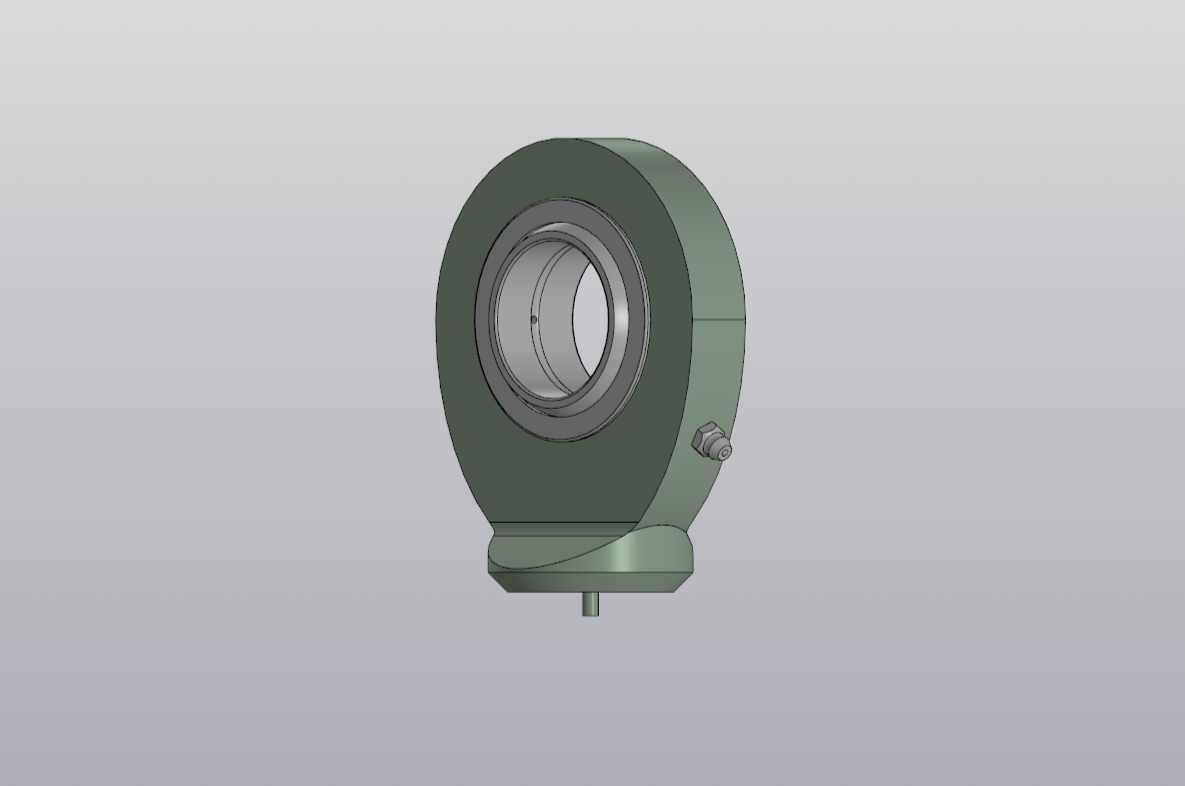

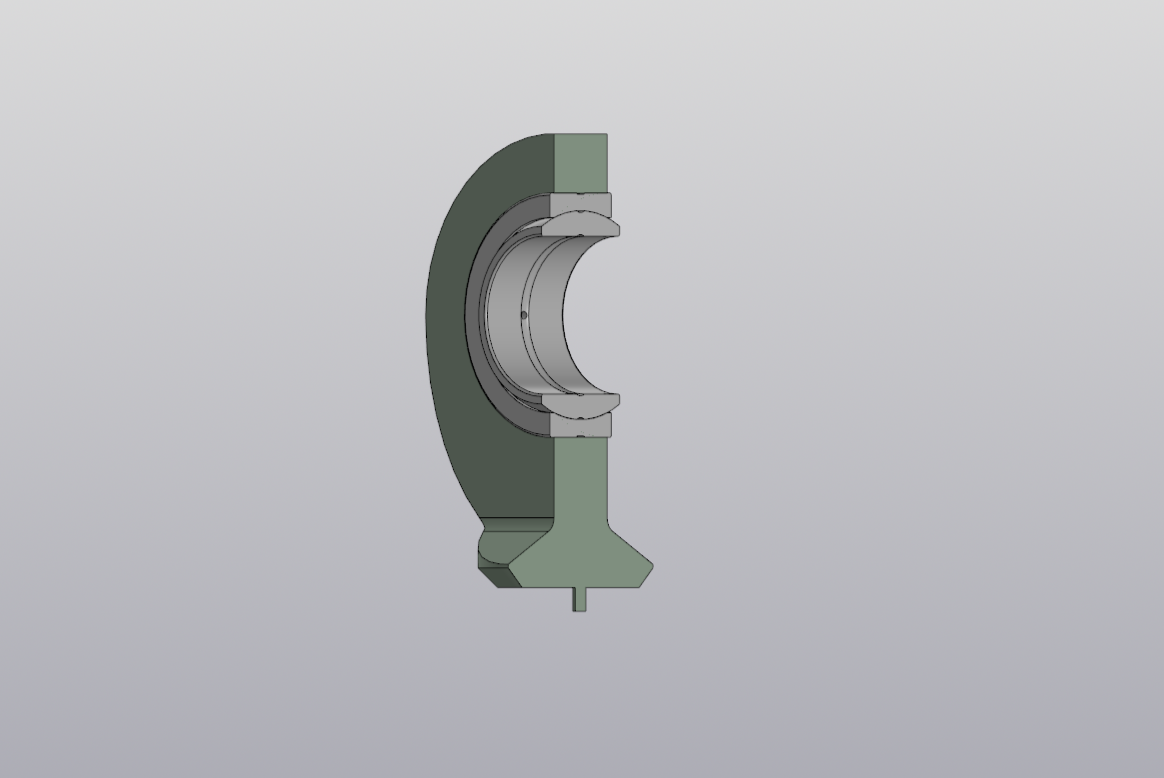

Проушина состоит из корпуса и стандартного сферического подшипника типа GE-ES с пресс-масленкой.
Тип SK приваривается к штоку гидроцилиндра. Для центрирования под штифт проушины в штоке просверливается ответное отверстие.

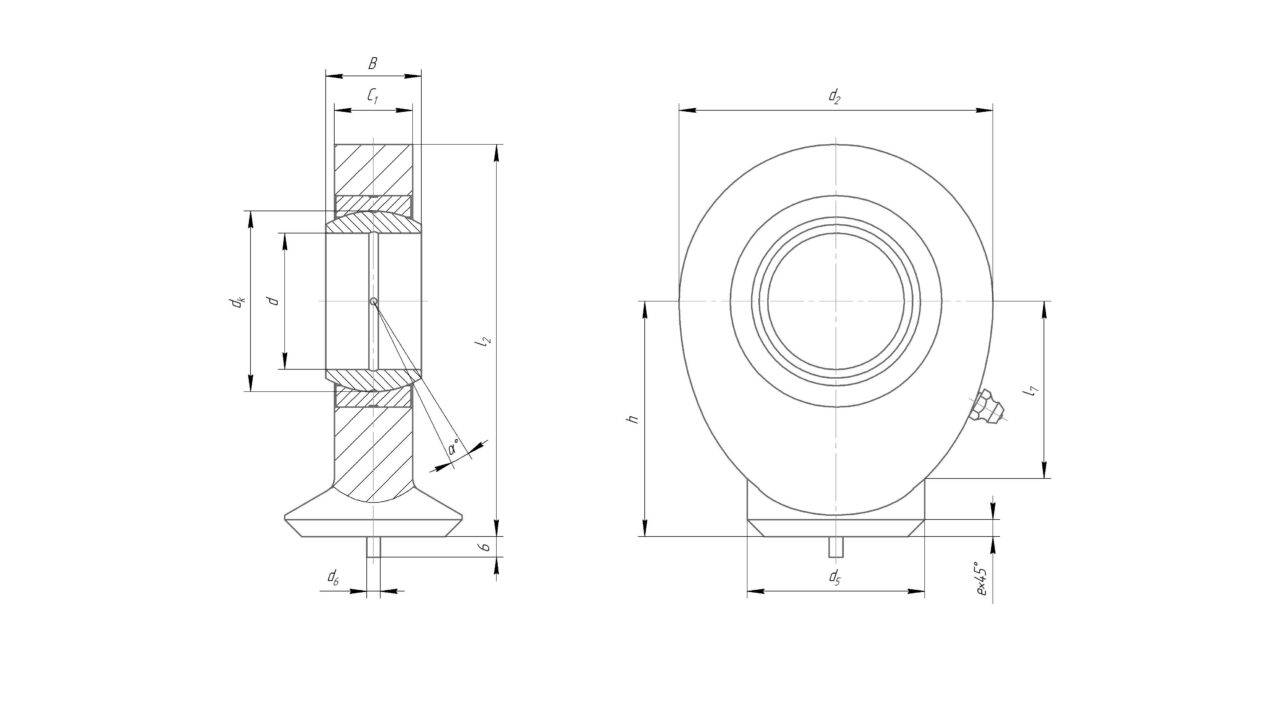

Все размеры выполнены по каталогу производителя Cema bearing (каталог во вложении).
В данной работе представлены ходовые типоразмеры: SK20ES, SK25ES, SK30ES, SK35ES и SK40ES Модели параметризированы, вы можете изменить на любой типоразмер согласно каталогу при необходимости.
