Аксиально-поршневой насос

376

200

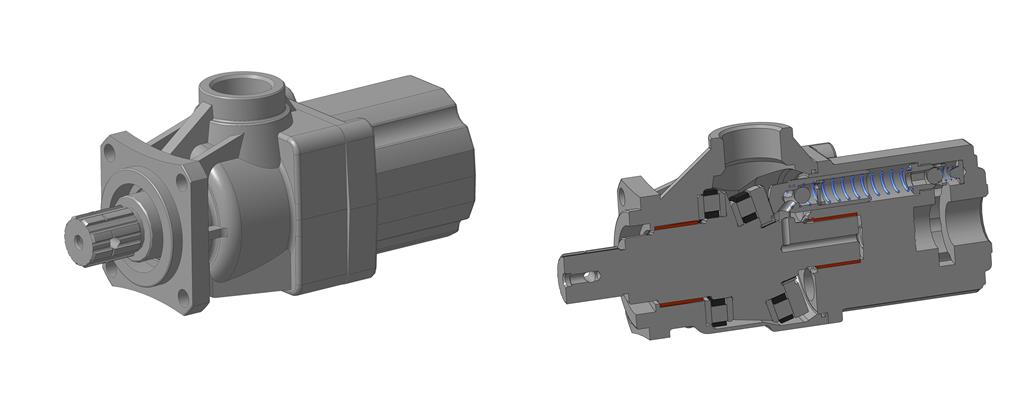

Аксиально поршневой насос чаще всего применяется в механизмах, где требуется передача большой мощности и предназначен для нагнетания рабочей жидкости в гидросистемы машин, где требуется постоянный по величине и направлению поток рабочей жидкости, и является аналогом насоса НС4-20
Технические характеристики насоса:
Номинальный рабочий объём 10см.куб; Давление жидкости на выходе 25 МПа; Частота вращения 1500об/мин; Масса 12,5кг.

аксиально-поршневой АКСИАЛЬНО-ПОРШНЕВОЙ НАСОС Поршневой насос

Автор

mvkovalenko

Дата

12.01.2022

Язык

Русский

Состав

3D модель, сборка, Деталировка (Вал, корпус, корпус гильзы, втулки, корпус клапана, поршень), Спецификация.

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Аксиально поршневой насос
- Вал.cdw
- Втулка 40х44х12 с полимерным покрытием.m3d
- Насос в сборе.jpg
- Направляющая.m3d
- Дистанционное кольцо.cdw
- Подшипник 55х93х25
  - Покрытие втулки скльжения.m3d
  - Кольцо 44х93х10.m3d
  - Сепаратор.m3d
  - Кольцо.m3d
  - Втулка скльжения.m3d
  - Ролик 11.m3d
  - Подшипник упорный роликовый 55х93х25.a3d
- Направляющая.cdw
- Корпус.m3d
- Сборка.spw
- Шар клапана ф11.m3d
- Корпус.cdw
- Дистанционное кольцо.m3d
- Подшипник 55х87х19
  - Сепаратор.m3d
  - Кольцо.m3d
  - Ролик 11.m3d
  - Подшипник упорный роликовый 55х87х19.a3d
- Шайба перфарированная.cdw
- Вал.m3d
- Насос в сборе.a3d
- Пружина сжатия.cdw
- Корпус клапана.cdw
- Втулка 55х50х30 с полимерным покрытием.m3d
- Корпус гильзы.cdw
- Поршень.m3d
- Корпус клапана.m3d
- Поршень.cdw
- Пружина сжатия D9 -6 витков.cdw
- Втулка 34х30х30 с полимерным покрытием.m3d
- Пружина сжатия D9 -6 витков.m3d
- Пружина сжатия.m3d
- Корпус гильзы.m3d
- Шайба перфорированная.m3d
