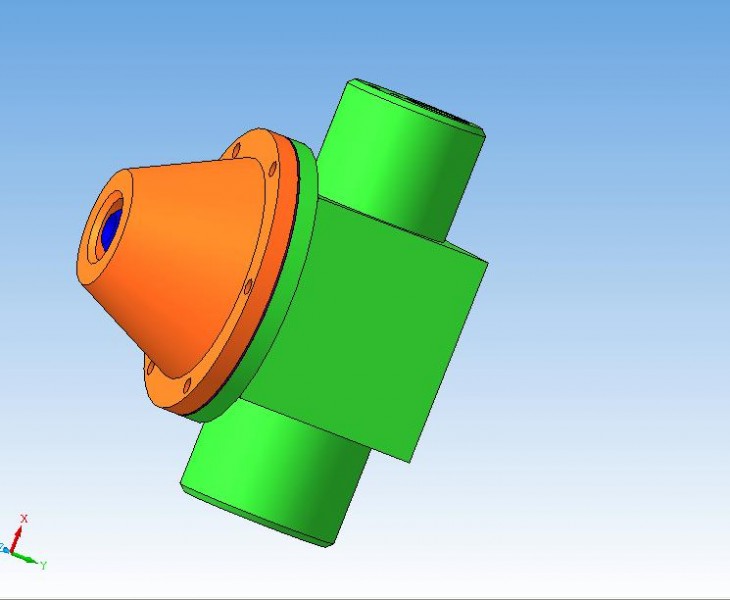

Чертеж в 3D мембранного насоса в сборе, для закрепления деталей в приспособлении (только насос, без рамы и эл двигателя). А также чертежи в 3D составных его частей (крышка, корпус, мембрана втулка).
