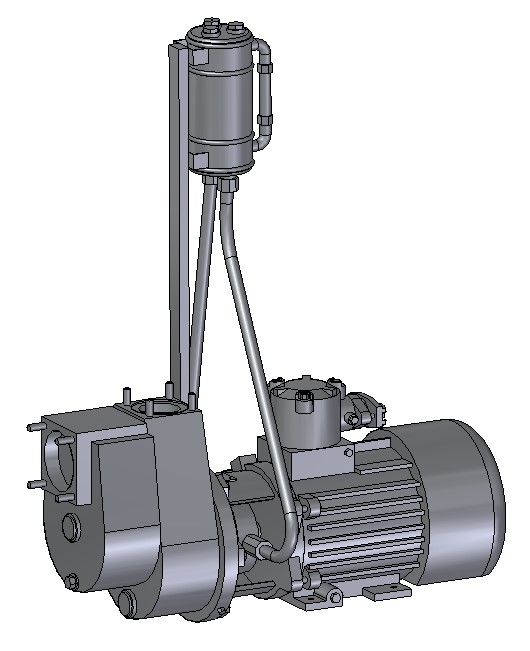

Электронасос КМС 100-80-180-Е-ТД-У2

Модель построена одним телом. Моделировал методом образмеривания натурного образца с проверкой габаритных и присоединительных размеров по РЭ.

Тип: центробежный консольный моноблочный самовсасывающий насос с взрывозащищённым электродвигателем.

Назначение: перекачивание светлых нефтепродуктов (бензин, дизельное топливо и др.) и схожих по свойствам жидкостей во взрывоопасных зонах.

Расшифровка обозначения:

К — консольный;
М — моноблочный;
С — самовсасывающий;
100 — диаметр всасывающего патрубка, мм;
80 — диаметр напорного патрубка, мм;
180 — номинальный диаметр рабочего колеса, мм;
Е — для эксплуатации во взрывоопасных зонах;
ТД — двойное торцовое уплотнение;
У2 — климатическое исполнение У (умеренный климат), категория размещения 2 (под навесом или в помещении без строгого контроля температуры).
Основные технические характеристики:

подача — 65 м³/ч;
напор — 35 м;
мощность электродвигателя — 15 кВт;
частота вращения — 2900 об/мин;
напряжение питания — 380 В, 50 Гц;
допускаемый кавитационный запас — не более 3,5 м;
высота самовсасывания — до 6,5 м (на воде);
время самовсасывания — не более 8 мин;
масса — около 190 кг.
Условия эксплуатации:

температура перекачиваемой жидкости — от −40 до +50 °C;
вязкость — до 100 сСт (10⁻⁴ м²/с);
содержание твёрдых частиц — не более 0,2 % по массе, размер частиц — не свыше 0,2 мм;
допустимое избыточное давление на входе — до 0,3 МПа (3 кгс/см²).
Особенности конструкции и применения:

двойное торцовое уплотнение (индекс «ТД») повышает герметичность и надёжность при работе с горючими жидкостями;
взрывозащищённое исполнение позволяет использовать насос в зонах классов 1 и 2 по ГОСТ Р 51330.9‑99;
применяется на нефтебазах, АЗС, нефтехимических производствах, в технологических линиях подачи топлива и на перекачивающих станциях.
