Механическое торцевое уплотнение на шестеренчатый насос Varisco в сборе. На вал 22мм.

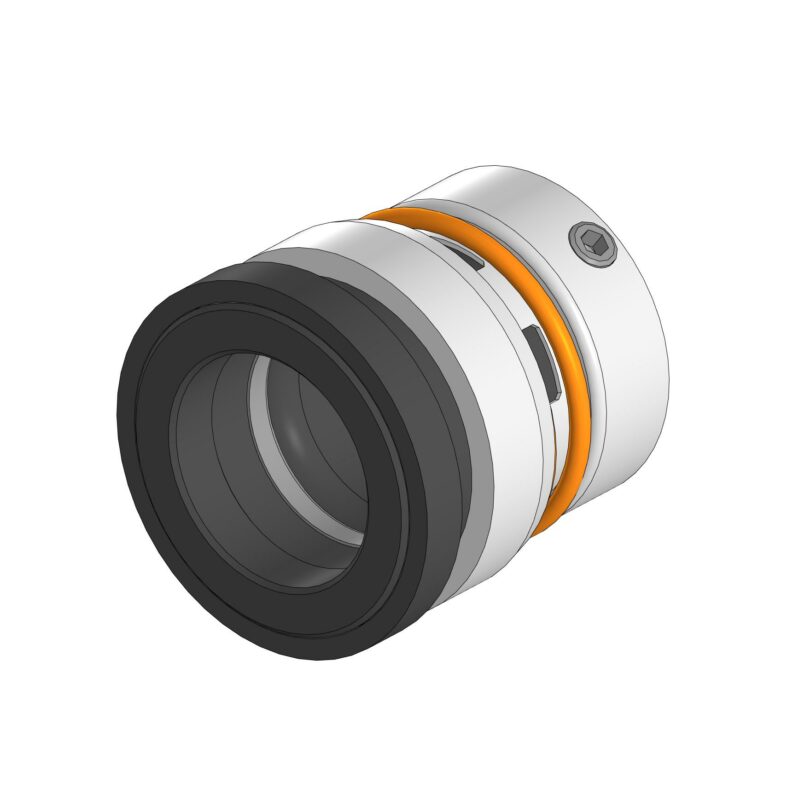

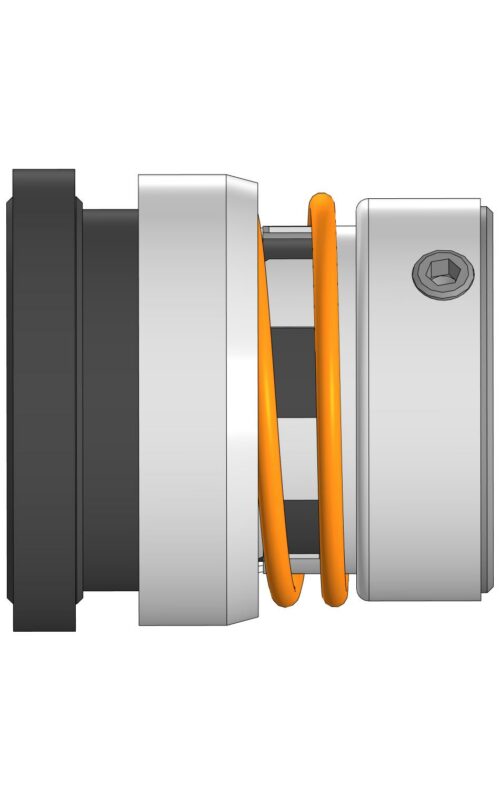

3D-модель и сборочный чертеж механического торцевого уплотнения для насосов Varisco (под вал 22 мм).
По этим материалам был успешно размещен и выполнен заказ на производство аналога в Китае (насос старый, оригинал стоил космос). В итоге аналог заказан и успешно работает на оборудовании.
Чертеж выполнен в упрощенном стиле. Сделано намеренно («тупенько» с точки зрения ЕСКД), чтобы не перегружать китайских производителей лишней информацией, оставил только критически важные размеры.
Технические характеристики:
Тип: Механическое подпружиненное уплотнение.
Диаметр вала: 22 мм.
Совместимость: Насосы Varisco и аналогичные гидравлические узлы.
