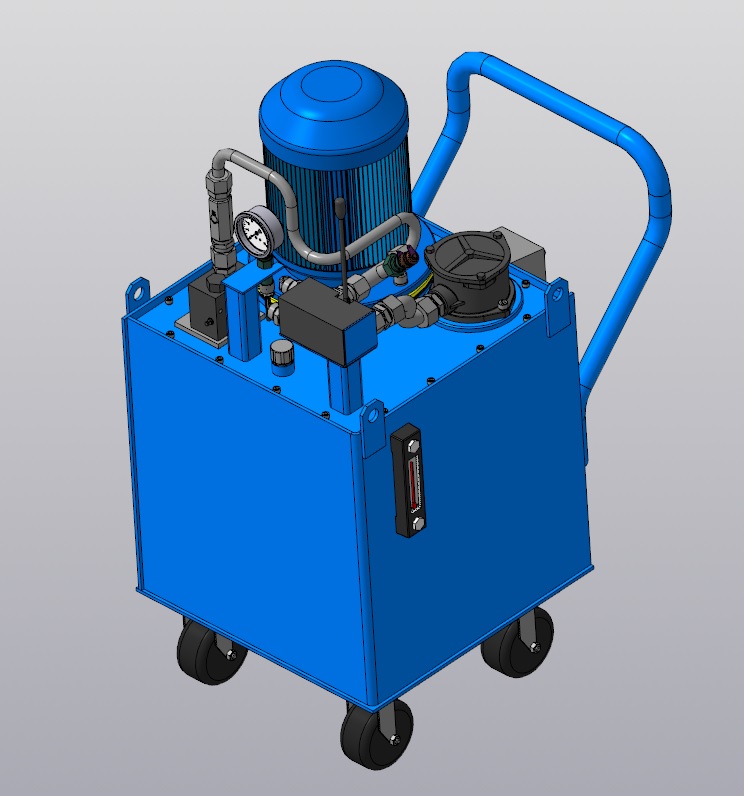

Мобильная гидростанция высокого давления

252

200

Мобильная гидростанция, обеспечивающая высокое давление и относительно высокий литраж за счет тандемного гидронасоса RZ-1-2-24 (HAWE), при малой мощности электродвигателя.
Насос высокого давления: рабочий объём, 0,76 см3, рабочее давление на выходе 40 МПа, подача при 1430 об/мин составит 1,03 л/мин, потребляемая мощность насосом равна 0,86 кВт.
Насос низкого давления: рабочий объём, 17 см3, рабочее давление на выходе 2,5 МПа, подача при 1430 об/мин составит 23,1 л/мин, потребляемая мощность насосом равна 0,96 кВт.

Гидростанция

Автор

k0st04ka

Дата

21.03.2021

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Мобильная гидростанция
- CAST 100111 Кольцо врезное 28L.m3d
- АБ 36.125.00.000 Станция.a3d
- Труба всаса низкого.m3d
- Труба всаса высокого.m3d
- Фильтр сливной RFM.015.DR.1B.B4.32.S (SOFIMA).m3d
- Распределитель BM20.m3d
- Колесо для бака.m3d
- Прокладка.m3d
- АБ 36.37.12.000 Рукав DN13 М22х1,5.m3d
- SOFIMA LS 127 1-T-M12 Индикатор уровня.m3d
- АБ 36.125.02.000 Крышка
  - X A 16-RSWD (HYDAC) Штуцер 16S - G 12.m3d
  - S 16-S (HYDAC) Кольцо врезное 16S.m3d
  - Трубка слива клапана.m3d
  - Обратный клапан в сборе.a3d
  - Кронштейн для манометра.m3d
  - Распределитель VH2 H2.m3d
  - Обратный клапан B2-3.m3d
  - CAST 107804 Заглушка G12.m3d
  - Фильтр в сборе.a3d
  - CAST 100549.1 Штуцер 22L-G12.m3d
  - CAST 100532.1 Штуцер 12L-G12.m3d
  - X A 16-SR 38WD (HYDAC) Штуцер 16S - G38.m3d
  - Фланец.m3d
  - GR 16-12-16-S (HYDAC) Тройник 16S-12S-16S.m3d
  - Плита.m3d
  - CAST 100210 Гайка 22L.m3d
  - Трубка слива распределителя.m3d
  - CAST 100105 Колцо врезное 8S.m3d
  - CAST 103615.1 Соединитель с гайкой 8S-M16x1.5.m3d
  - CAST 100510.1 Штуцер 22L-G34.m3d
  - M 16-S (HYDAC) Гайка 16S.m3d
  - сапун Sofima TM 478 G150.m3d
  - 620.02.112.61Тестирующее соединение М16х2 (Oleotec)
    - Кольцо.m3d
    - Кольцо 2.m3d
    - Резина.m3d
    - Штуцер.m3d
    - 620.02.112.61Тестирующее соединение М16х2 (Oleotec).a3d
    - Колпачок.m3d
  - Сборка крышки.a3d
  - Фланец под фильтр.m3d
  - Прокладка под колокол.m3d
  - Трубка напора низкого насоса.m3d
  - CAST 107508 Адаптер G3_8-G1_2.m3d
  - Распределитель в сборе.a3d
  - Манометр в сборе
    - SPRADOW Адаптер манометра М16х2.m3d
    - Индикатор давления (радиальный) 63-7211-550(Oleotec).m3d
    - Хвостовик рукава манометра М16х2.m3d
  - CAST 100208 Гайка 15L.m3d
  - АБ 36.64.00.100 Бобышка сапуна.m3d
  - Клапан предохранительный сборный.a3d
  - Крепление Манометра
    - Стойка (БЧ).m3d
    - Крепление манометра.a3d
    - Платик.m3d
  - VADKO 16 RS WD (HYDAC) Штуцер с гайкой 16S - G12.m3d
  - CAST 100108 Кольцо врезное 15L.m3d
  - Крышка.a3d
  - CAST 100215 Гайка 8S.m3d
  - CAST 604210.1 Уголок с гайкой 22L-М30х2.m3d
  - АБ 36.37.20.00.000 Рукав DN6 M16x1,5.m3d
  - Крышка.m3d
  - CAST 100515.1 Штуцер 8S-G14.m3d
  - CAST 100110 Кольцо врезное 22L.m3d
  - Колокол+насос
    - Звёздочка 16 У3 ГОСТ 14084-93.m3d
    - АБ 36.125.02.002 Полумуфта двигателя.m3d
    - АБ 36.125.02.001 Полумуфта насоса.m3d
    - АБ 36.125.02.100 Стакан
      - АБ 36.125.02.100 Стакан.a3d
      - АБ 36.125.02.104 Ребро.m3d
      - АБ 36.125.02.102 Фланец двигателя.m3d
      - АБ 36.125.02.103 Втулка.m3d
      - АБ 36.125.02.101 Фланец насоса.m3d
  - Сапун BF.G 12.m3d
  - CAST 103608.1 Соединитель с гайкой 15L-М22х1,5.m3d
  - CAST 100508.1 Штуцер 15L-G12 .m3d
  - АБ 36.64.00.099.m3d
  - Трубка напора от клапана 1.m3d
  - CAST 100551.1 Штуцер 28L-G34.m3d
  - Двухступенчатый клапан Ne-400-25.m3d
  - CAST 103610.1 Соединитель с гайкой 22L-М30х2.m3d
  - АБ 36.125.02.100 Узел насосный
    - АБ 36.96.02.500 Муфта
      - Звездочка 63-У3 ГОСТ 14084-93.m3d
      - Полумуфта мотора.m3d
      - Муфта.a3d
      - Полумуфта насоса.m3d
    - Узел насосный.a3d
    - Электродвигатель АИР 90L4.m3d
    - CAST 100535.1 Штуцер 12L-G12.m3d
    - Насосы
      - Насос низкого давления.m3d
      - Сдвоенный насос RZ-1-2-24.a3d
      - Насос высокого давления 6910.m3d
    - АБ 36.96.02.100 Стакан
      - Фланец насоса.m3d
      - Ребро.m3d
      - Втулка.m3d
      - Фланец двигателя.m3d
      - Стакан.a3d
    - CAST 100515.1 Штуцер 8S-G14.m3d
    - CAST 100508.1 Штуцер 15L-G12 .m3d
    - CAST 100551.1 Штуцер 28L-G34.m3d
  - Крепление распределитель
    - Стойка (БЧ).m3d
    - Крепление распределителя.a3d
    - Платик.m3d
  - Трубка напора высокого насоса.m3d
- АБ 36.125.01.000 Бак
  - Крепление под провод.m3d
  - Проушина.m3d
  - Стенка левая.m3d
  - Уголок 1.m3d
  - Стенка правая.m3d
  - Прокладка.m3d
  - Бобышка М5х0.8.m3d
  - Ручка для бака.m3d
  - Бобышка.m3d
  - Уголок 2.m3d
  - АБ 36.125.01.000 Бак.a3d
  - Дно.m3d
  - Платик для крепления колеса.m3d
- АБ 36.37.12.000 Рукав DN13 М22х1,5 (90).m3d
- CAST 100207 Гайка 12L.m3d
- CAST 100211 Гайка 28L.m3d
- Сапун BF.G 12.m3d
- CAST 100107 Кольцо врезное 12L.m3d
- ПМЛ-1210.m3d
- CAST 107707 Заглушка М22х1.5.m3d
