Модель питательного насоса ПЭ 500-180-2 для ТЭЦ

0
222
6770
15
3
40

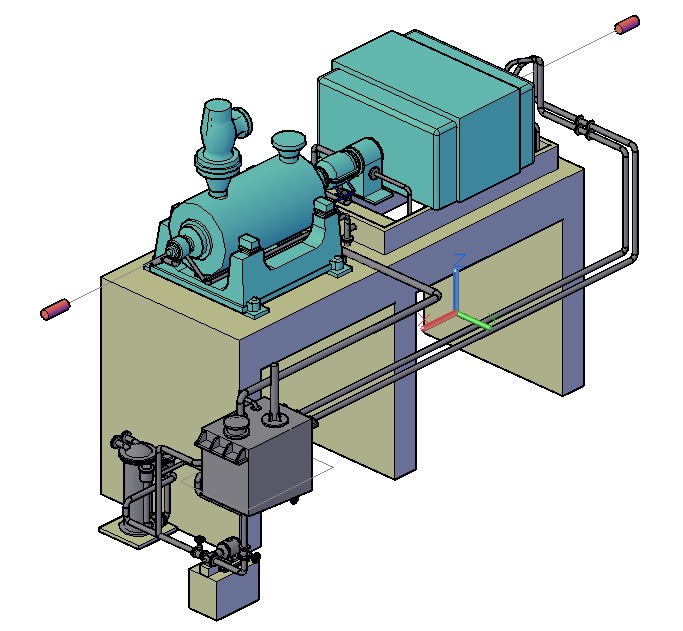

Модель питательного насоса ПЭ 500-180-2 для ТЭЦ (упрощенная для вставки в проекты реконструкции ТЭЦ):
- насос ПЭ 500-180-2 без гидромуфты производства завода «Южгидромаш», G=500 куб.м/ч, P=180 кгс/кв.см.;
- электродвигатель тип 2АЗМ-4000/6000У4, 4000 кВт;
- фундамент насоса и электродвигателя;
- маслоохладитель;
- пусковой маслонасос;
- трубная обвязка по маслу.
Модель разработана на основании типовых чертежей 1957 г., применялась в проекте реконструкции ТЭЦ-2 г. Костромы.


Сообщить о проблеме
Дата
14.05.2014
Язык
Русский
Состав
3D Модель
Софт
AutoCAD 2007 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • насос ПЭ 500-180-2 с маслохозяйством.dwg
