Насос гидравлический для пневмогидропривода крана шарового

573

100

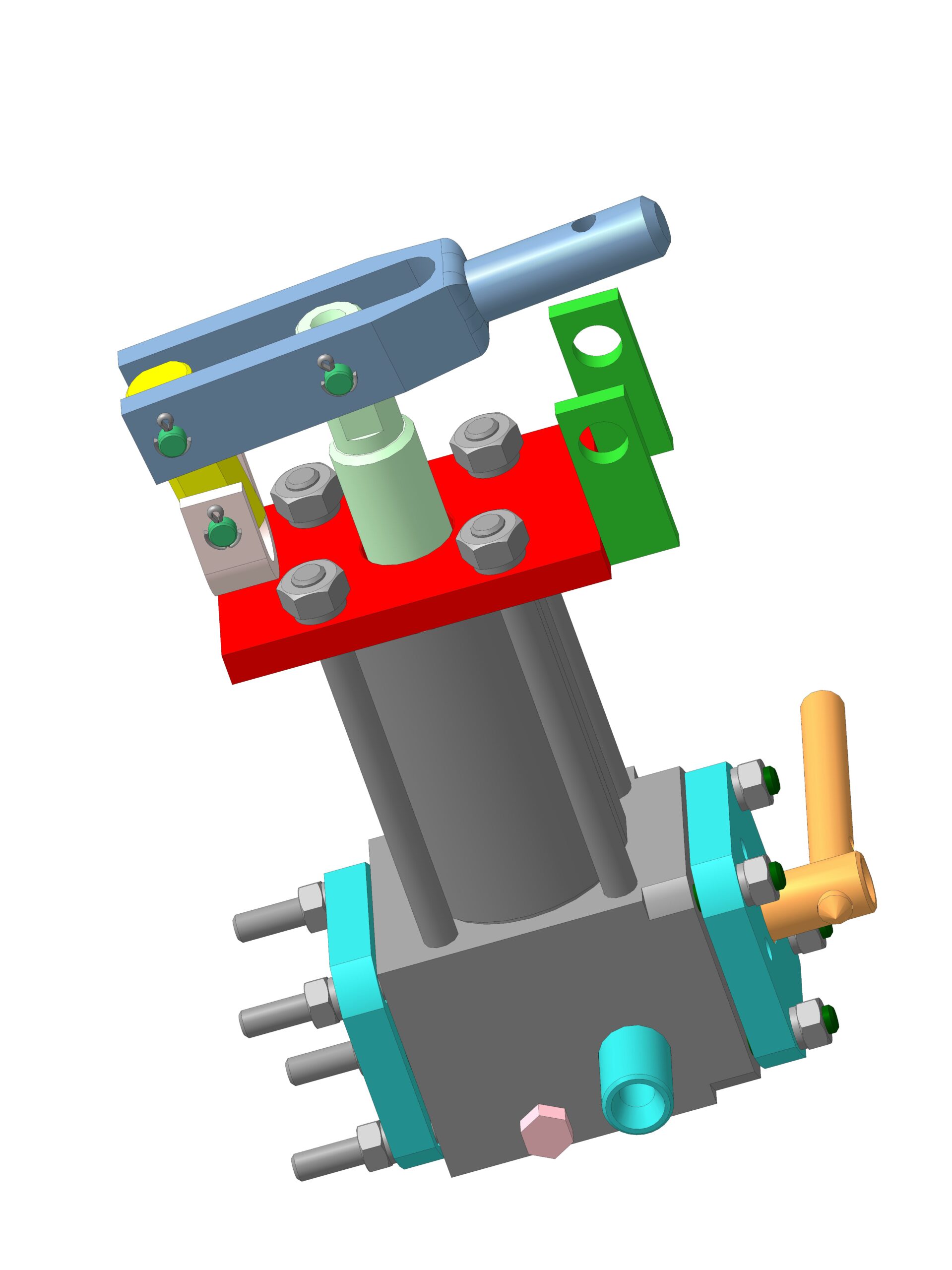

3D модель Насос гидравлический для пневмогидропривода крана шарового

Насос предназначен для закрытия крана шарового в случае прекращения подачи воздуха. Насос имеет обозначение БРН-60 - Блок ручного насоса, который за двойной ход передает 0,06 л жидкости.

Блок ручного насоса БРН-60 Насос насос пневмогидропривода Ручной дублер

Автор

Ivan_LINIK

Дата

04.10.2017

Язык

Русский

Состав

3-D сборка, модели деталей входящих в сборку

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
