Насос ПНВ-2

1851

100

1. Производительность, м /час -28
2. Напор, м -20
3. Диаметр всасывающего патрубка, мм -60
4.Диаметр нагнетательного патрубка, мм -50
5. Диаметр рабочего колеса, мм -255
6. Глубина от опорной части до всаса, мм -1050
7. Максимальное содержание твердого по весу, % -50
8. Мощность эд. двигателя, кВт -7.5-15
9. Число оборотов рабочего колеса, об/мин -1500
10. Масса насоса без эл. двигателя, кг -240

Насос ПНВ-2

Автор

Илья

Дата

06.01.2018

Язык

Русский

Состав

Сборочный чертеж (СБ), детали, спецификация, 3D-модель (сборка, детали)

Софт

КОМПАС-3D 14 SP1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

К.1730. 00. 000 - Насос погружной с опорами вне перекачиваемой жидкости ПНВ-2.spw
К. 1730. 02. 002 - Полумуфта вала насоса.cdw
Вал насоса Пнв-2.m3d
К. 1730-Палец.m3d
К. 1730. 00. 005-01 - ДетальВтулка подшипника.m3d
К. 1730. 05. 001 - Диск.cdw
К. 1730. 00. 011 - Крышка люка.cdw
К. 1730. 02.001-Полумуфта эл. двигателя.m3d
К. 1730. 05. 000-Диск защитный .m3d
К. 1730. 05. 000 - Колесо рабочее насоса ПНВ-2.cdw
К. 1730. 04. 000 СБ - Стойка эл. двигателя Сборочный чертеж.cdw
К. 1730. 03. 000-Подвеска улиты.m3d
Подшипник 215 ГОСТ 8338-75.a3d
К. 1730. 05. 002 - Втулка.cdw
К. 1730. 04. 001 - Фланец верхний.cdw
К. 1730. 06. 000-Колесо рабочее.m3d
Кронштейн.m3d
К. 1730. 00. 008 - Прокладка улиты.cdw
Сборка.a3d
К.1730. 03. 000 СБ - Подвеска улиты ПНВ-2 Сборочный чертеж.cdw
К. 1730. 02. 002-Полумуфта насоса.m3d
К. 1730. 00. 003-Патрубок всасывающий.m3d
К. 1324. 00. 002 - Улита ПНВ-2.cdw
К. 1730. 00. 0902-Улита.m3d
К. 1730. 03. 003 - Стойка.cdw
К. 1730. 00. 007-01 - Отбойник.cdw
К. 1730. 00. 010 - Прокладка.cdw
К.1730. 00. 006-Крышка нижнего подшипника.m3d
К. 1730. 00. 009 - Прокладка.cdw
К. 1730. 03. 001 - Фланец верхний.cdw
К. 1730. 02. 003 - Кольцо.cdw
К. 1730. 00. 006 - Крышка нижнего подшипника.cdw
К. 1730. 00. 004-01 - Вал насоса.cdw
К. 1730. 01. 000 СБ - Корпус подшипников ПНВ-2.cdw
К. 1730. 01. 002 ПНВ-2 - Вставка корпуса.cdw
К. 1730. 02. 000 СБ - Муфта нсоса ПНВ-2 Сборочный чертеж.cdw
К. 1730. 00. 005-01 - Втулка подшипника.cdw
К. 1730. 03. 000 - Подвеска улиты ПНВ-2.spw
К. 1730. 04. 002 - Фланец нижний.cdw
К. 1730. 05. 000 ПНВ-2 СБ - Диск защитный Сборочный чертеж.cdw
К. 1730. 03. 004 - Ребро.cdw
К. 1730. 01. 001 ПНВ-2 - Корпус.cdw

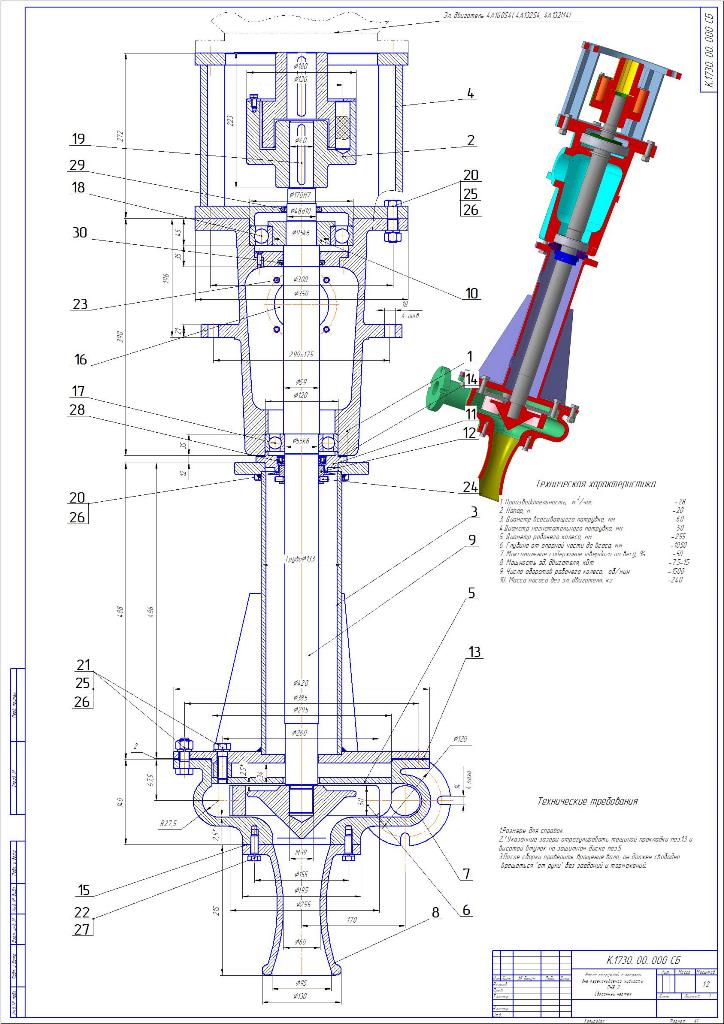

К.1730. 00. 000 СБ - Насос погружной с опорами вне перекачиваемой жидкости ПНВ-2 Сборочный чертеж.cdw
Корпус пдшипников ПНВ-2.m3d
К. 1730. 04. 000 - Стойка эл. двигателя.spw
К. 1730. 00. 007-Отбойник.m3d
К. 1730. 02.003-Кольцо.m3d
К. 1730. 02. 001 - Полумуфта эл. двигателя.cdw
К. 1730. 00. 003-Патрубок всасывающий.cdw
К. 1730. 04. 000-Стойка эл. двигателя.m3d
