Насос шестеренный для перекачки вязких жидкостей

456

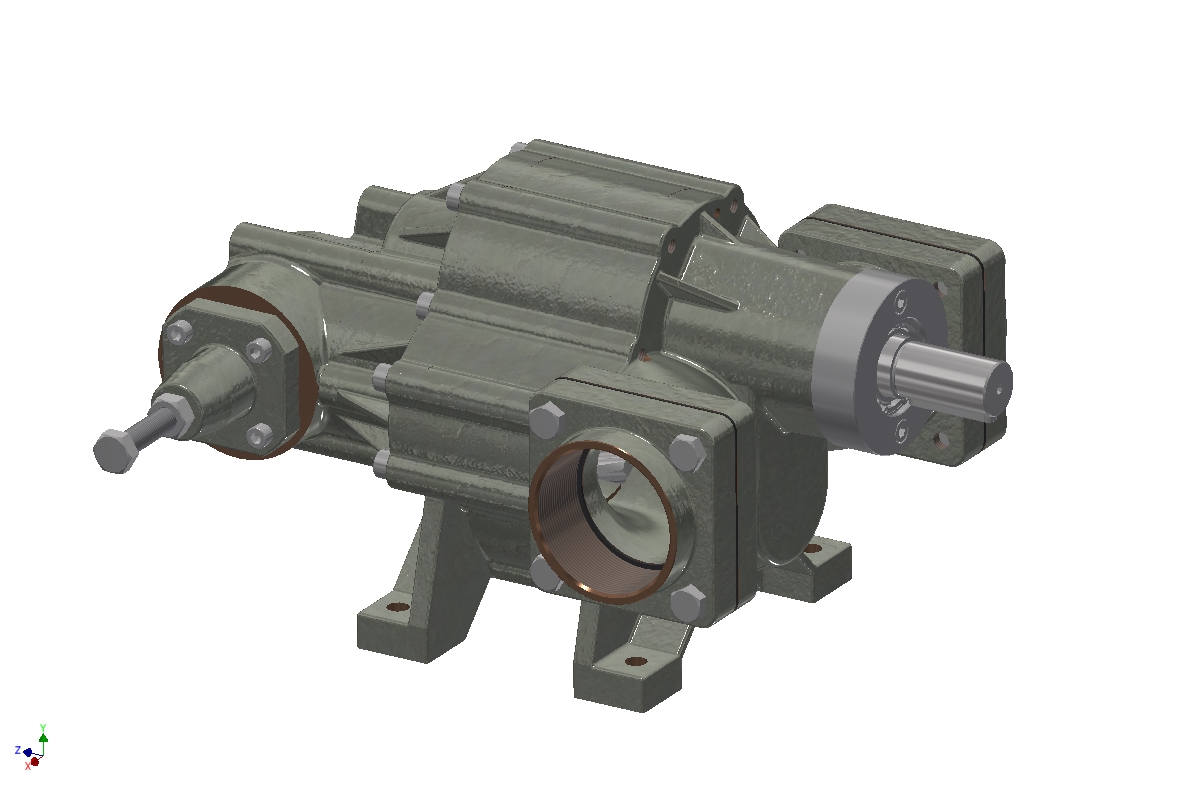

ЗD модель шестеренного насоса для перекачки пенообразователя либо других вязких жидкостей.
Технические характеристики:
- подача - 18 куб.м/ч;
- напор - 3,6 атм;
- входной штуцер - G3";
- выходной штуцер - G3";
- диаметр приводного вала - 32 мм;
- габаритные размеры - 350х484х258 мм;
- масса - 67 кг;
- материал корпуса - бронза.

3D Модели Насос шестеренный

Автор

Геннадий Михайлов

Дата

30.11.2017

Язык

Русский

Состав

3D сборка

Софт

Autodesk Inventor 2016 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Насос для пенообразователя
- Крышка передняя.ipt
- Фланец вход-выход.ipt
- Болт M12-6g×40 ГОСТ 7798-70.ipt
- DIN 625 SKF - SKF 61907.ipt
- Корпус подшипника.ipt
- Наконечник пружины.ipt
- Пружина клапанная_раб.ipt
- Винт M10-6gx90 ГОСТ 11738-84.ipt
- Кольцо 55 ГОСТ 13943-86.ipt
- Втулка толкателя.ipt
- Кольцо 042-048-36-5 ГОСТ 9833-73.ipt
- Корпус средний.ipt
- Кольцо углепластиковое 2.ipt
- Кольцо 022-026-25-4 ГОСТ 9833-73.ipt
- Винт стяжной M10x125.ipt
- Винт M10-6gx55 ГОСТ 11738-84.ipt
- Болт регулировочный М14х1,5.ipt
- Шпонка 10х8х55.ipt
- Вал приводной.ipt
- Гайка M14x1,5-6H ГОСТ 5915-70.ipt
- Кольцо углепластиковое 1.ipt
- Прокладка паронитовая.ipt
- Винт M8-6gx25 ГОСТ 11738-84.ipt
- Крышка задняя.ipt
- Кольцо 045-053-46-3 ГОСТ 9833-73.ipt
- Втулка подшипниковая.ipt
- Фланец перепускного клапана.ipt
- Шестерня ведомая.ipt
- Шток клапана.ipt
- Шпонка 12х8х70.ipt
- Кольцо 058-062-25-4 ГОСТ 9833-73.ipt
- Пружина уплотнения_раб.ipt
- Насос шестеренный.iam
- Ось шестерни ведомой.ipt
- Корпус перепускного клапана.ipt
- Шестерня ведущая.ipt
- Кольцо 035-040-30-5 ГОСТ 9833-73.ipt
- Кольцо 051-055-25-3 ГОСТ 9833-73.ipt
- Обойма.ipt
