Насос винтовой погружной УВЭН-25-1000 Б

Ухтинский Государственный Технический Университет
Кафедра Машин и оборудования для нефтяной и газовой промышленности
Курсовой проект по дисциплине "Машины и оборудование для добычи нефти и газа"
На тему: "Погружной винтовой насос"
Ухта 2012

Исходные данные ЭВНТ5А-25-1000: Подача 25м3/сут, Напор 1000м, Мощность насоса 5,5кВт, Частота вращения 1420об/мин.

В данной работе расматриваются погружные электровинтовые насосы, предназначенные для эксплуатации нефтяных скважин с внутренним диаметром колонн обсадных труб не менее 0,13 м. Выполнены эскизная проработка узла винтового насоса, патентные исследования, расчет глубины подвески насоса и его напора, определение теоретической подачи и общей длины обоймы винтового насоса, определение мощности погружного электродвигателя, расчет винта (ротора) на прочность.

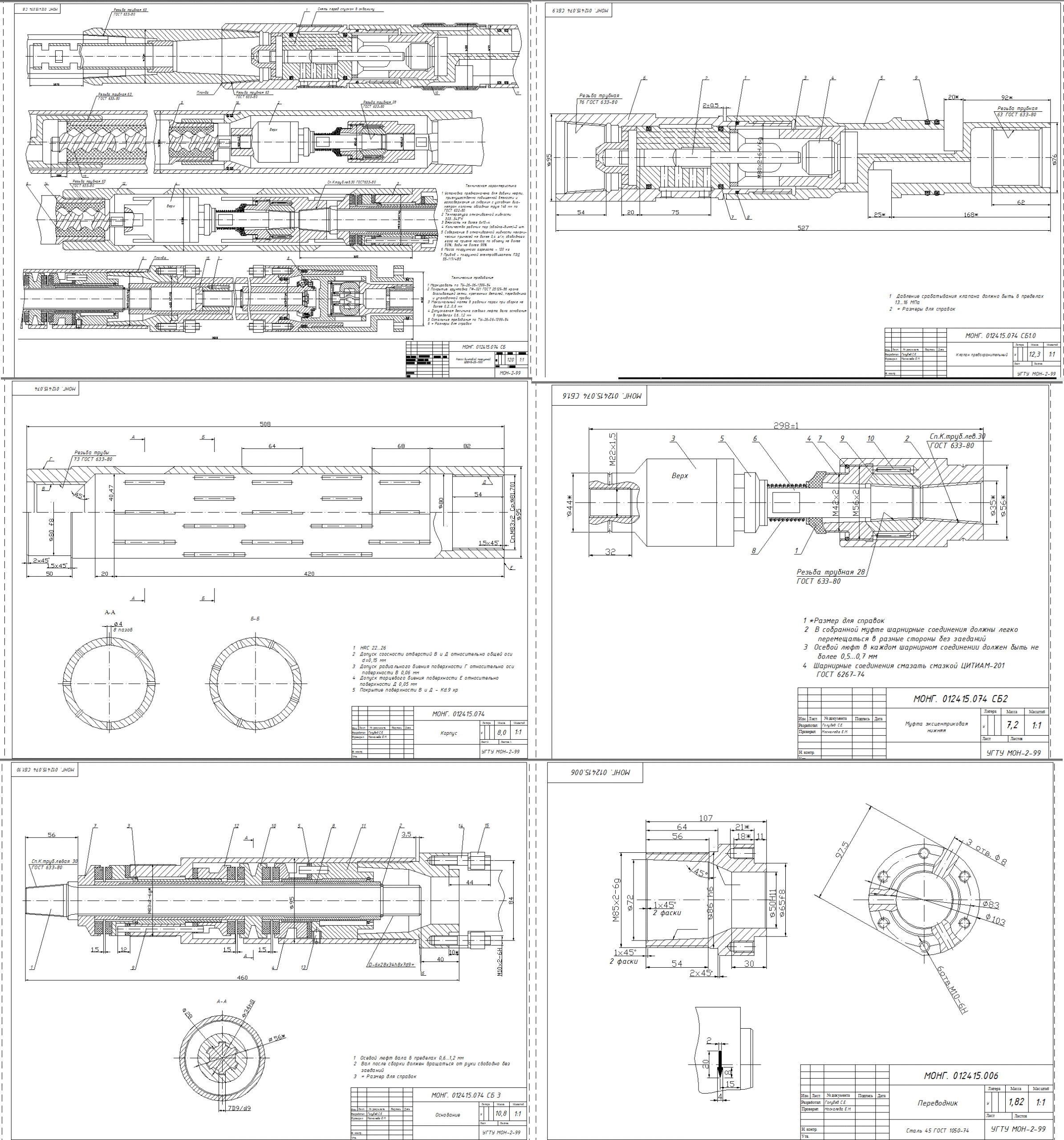

Графическая часть содержит сборочный чертеж винтового насоса, а также деталировки (основание, переводник, муфта, клапан и корпус насоса).

Содержание
Введение
1. Анализ тенденций развития и постановка задачи проектирования
2. Расчетная часть
3. Монтаж установок погружных винтовых электронасосов
4. Техническое обслуживание установки погружных винтовых электронасосов
5. Ремонт систем и узлов установки погружных винтовых электронасосов
Библиографический список
