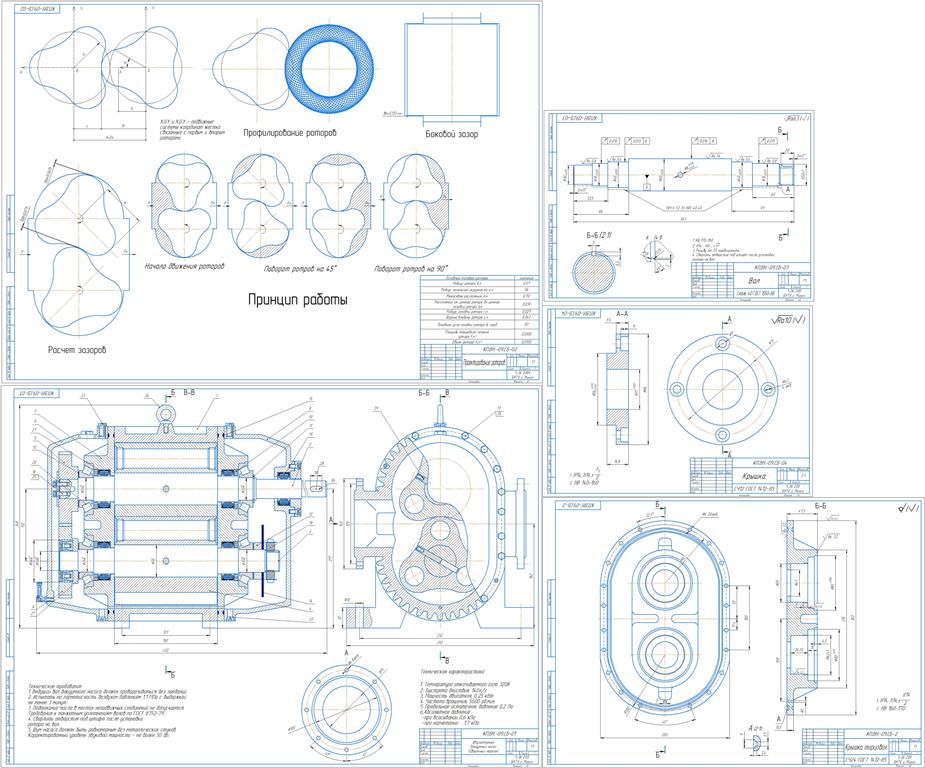

Проектирование и расчет двухроторного вакуумного насоса с трехлопастным профилем ротора

БНТУ
ИНЖЕНЕНЕРНО - ПЕДАГОГИЧЕСКИЙ ФАКУЛЬТЕТ
Кафедра “Вакуумная и компрессорная техника”
Курсовой проект на тему: Проектирование и расчет двухроторного вакуумного насоса с трехлопастным профилем ротора
2022

Быстрота действия: s=140 л/с
Предельное остаточное давление: Р=0,2 Па
Абсолютное давление:
- при всасывании: Р1=0,6 кПа
- при нагнетании: Р2=1,7 кПа
Температура откачиваемого газа: Т=320 К
Трехлепистоковый ротор

Введение 3
1 Исходные данные по технологическому заданию 5
2 Определение основных размеров 6
3 Профилирование роторов 9
4 Проводимость зазора 22
5 Определение мощности насоса 25
6. Конструкция синхронизирующих шестерен 26
7. Разработка конструкции насоса 27
8.Выбор подшипников 30
Заключение 31
Список использованных источников 32
