Проектирование и расчет объемной гидромашины - пластинчатый насос

Самарский Государственный Университет им. академика С.П. Королёва
Кафедра Автоматических Систем Энергетических Установок,
Курсовой проект по дисциплине "Объемные гидромашины"
На тему: "Проектирование Пластинчатого насоса",
Самара 2013 г.

В данном курсовом проекте произведен расчет основных параметров и кинематический расчет гидромашины. Также подобран прототип и спроектирован пластинчатый насос. Получены его характеристики и произведен расчет на прочность с помощью пакета Autodesk Inventor.

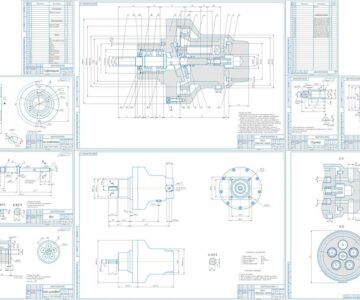

Графическую часть курсового проекта составляют 3-4 листа чертежно-технической документации, в частности:

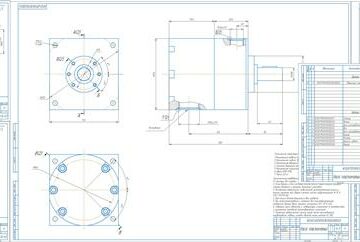

1-2 листа - общий вид (продольный разрез) гидромашины;
1 лист - рабочие чертежи 3-4 основных деталей гидрома¬шины;
1 лист - график пульсации давления или неравномерности подачи жидкости и рабочая характеристика насоса или мотора, отражающая зависимость мощности (момента), подачи и КПД (объемный, механический, полный) гидромашины от давления, другие графики, отражающие физические процессы в машине.

Рабочее давление (Pmax), МПа - 16
Номинальная частота вращения (n), об/мин - 1450
Объемный КПД (ηоб) - 0,82
Гидромеханический КПД (ηгм) - 0,9
Эффективная подача (Qэф), м3/час - 1,4
