Проектирование лопастного насоса ЦНС 60-66

Уфимский государственный авиационный технический университет
Кафедра пневмогидравлики
Курсовой проект по дисциплине "Лопастные машины и гидропередачи"
На тему: "Проектирование центробежного насоса ЦНС 60-66"
Уфа 2015

Техническая характеристика центробежного насоса ЦНС 60-66:
- Подача Q = 60 м3/час.
- Напор H = 66 м.
- Частота вращения рабочего колеса n = 2900 об/мин.
- Мощность насоса N = 22 кВт.
- КПД насоса  = 65%.
- масса насоса m = 209 кг;
Содержание.
Введение…………………………………………………………….…….…..………..4
1. Техническое задание……………………………………………….………............8
2. Расчет основных параметров и геометрических размеров рабочего
колеса насоса……………………………………………………………..………….11
2.1. Определение частоты вращения колеса……………………………...……….11
2.2. Определение коэффициента быстроходности………………………………..11
2.3. Определение диаметра входа в колесо………………………………..............12
2.4. Определение ширины колеса b2 на выходе…………………………………...13
2.5. Приближенное определение наружного диаметра рабочего колеса………..13
2.6. Выбор числа лопаток Z………………………………………………...………14
2.7. Выбор толщины лопаток …………………………………….…….…...........14
2.8. Определение угла лопатки на выходе л2…………………………….............14
2.9. Уточнение наружного диаметра рабочего колеса D2……………….............14
3. Построение меридионального сечения рабочего колеса………………..………..16
4. Расчет отводящего устройства насоса…………………………………..…………19
4.1. Расчет спирального диффузора……………………………………………….19
4.2. Расчет конического диффузора……………………………………………….20
5. Компоновка насоса………………………………………………………...…….…22
5.1. Расчет утечек в щелевых уплотнениях рабочего колеса насоса…................22
5.2. Расчет усилий на роторе……………………………………………..…….......25
5.3. Расчет реакций в подшипниковых опорах………………………….…..........27
5.4. Расчет вала на прочность………………………………………………...........29
5.5. Расчет вала на жесткость………………………………………………............30
5.6. Расчет подшипников качения. ………………………………………..………31
5.7. Расчет механических потерь мощности в насосе……………………............32
5.8.Уточнение полного КПД насоса……………………………….……...………33
6.Профилирование цилиндрических лопаток рабочего колеса……….…………...33
Список используемой литературы…………………………………….……...…...39

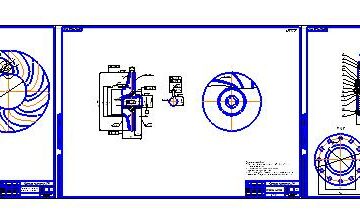

Графическая часть содержит

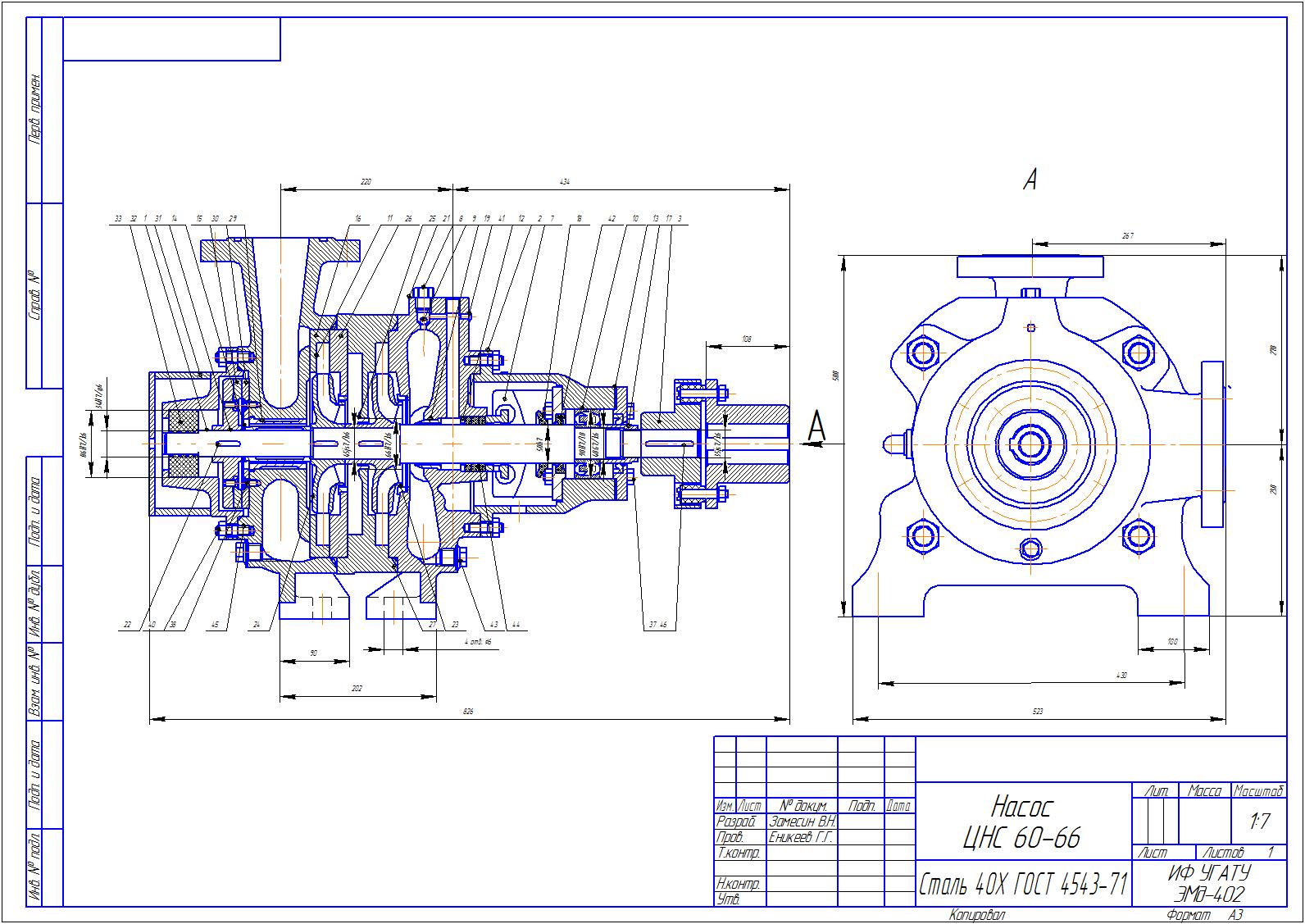

чертеж Насоса
профилирование лопаток
построение меридионального сечения
построение отводящего устройства
построение рабочего колеса
3D модель рабочего колеса
Спецификация
