Сибирский Государственный Технологический Университет
Кафедра машин и аппаратов промышленных технологий
Курсовой проект по дисциплине " Насосы и компрессоры"
На тему "Проектирование центробежного насоса"
Красноярск 2013
В данном проекте разрабатывается центробежный насос. Напор 45 м. 8 вариант
Приведены теоретические основы и особенности проектирования, выполнены технологические, проектные и прочностные расчета и расчет гидравлического сопротивления, обоснован выбор материалов для изготовления аппарата.

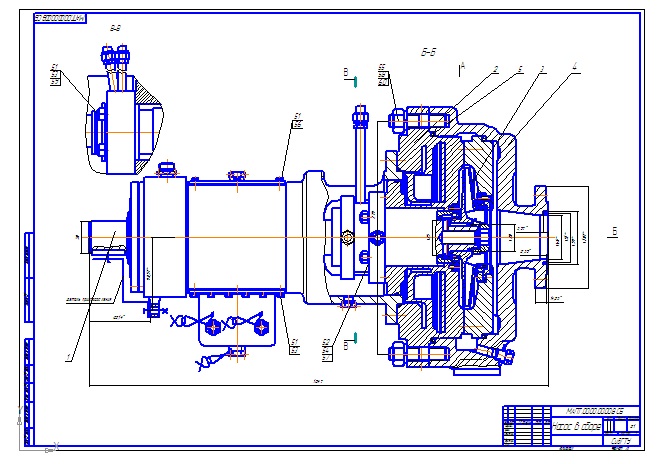

В конструкторской части проекта разработан сборочный чертеж насоса , а также сборочная единица - крыльчатка, направляющий аппарат, спецификация.
Stasya124
tigrilo
Александр
Olenka19
1 Гидравлический расчет………………………………………………..…..12
1.1 Расчет параметров на входе в колесо………………….……………….....12
1.2 Расчет параметров на выходе из колеса……………………………...…...15
1.3 Расчет приближенного профиля лопаток…………………………….…...19
1.4 Расчет утечек и объемного КПД…………………………………………..20
1.5 Расчет гидравлического КПД лопастного колеса………………………..21
1.5.1 Потери на трение в межлопаточных каналах……………..………… 21
1.5.2 Потери на вихреобразование………..…………………………………..23
1.5.3 Потери на диффузорность………….…………………………………..24
1.5.4 Суммарные потери напора в лопастном колесе…………………….....24
1.6 Расчет теоретического напора насоса………………..…………………...24
1.7 Расчет спирального отвода…………...……………………………………25
1.7.1 Расчет отвода…..………………………………………………………..25
1.7.2 Потери в спиральном отводе….………………………………………...27
1.7.3 Потери в коническом диффузоре…………...…………………………..30
1.8 Расчет спирального отвода……………..……………………………….…33
1.9 Расчет осевой силы, действующей на ротор насоса………………….…35
1.10 Расчет радиальной силы, действующей на рабочее колесо………….35
2. Прочностной расчет насоса……………………………...………………..37
2.1 Расчет диаметра вала…………………..……………………….………......37
2.2 Расчет шпоночного соединения………...…………………………………40
2.3 Выбор и расчет муфты…………………………………………………….41
2.4 Прочностной расчет корпуса полумуфты………………………………...41
2.5 Выбор и расчет подшипников……………………………………………..42
Заключение…………...………………………………………………………..44
Список используемой литературы…………….……………………………45
