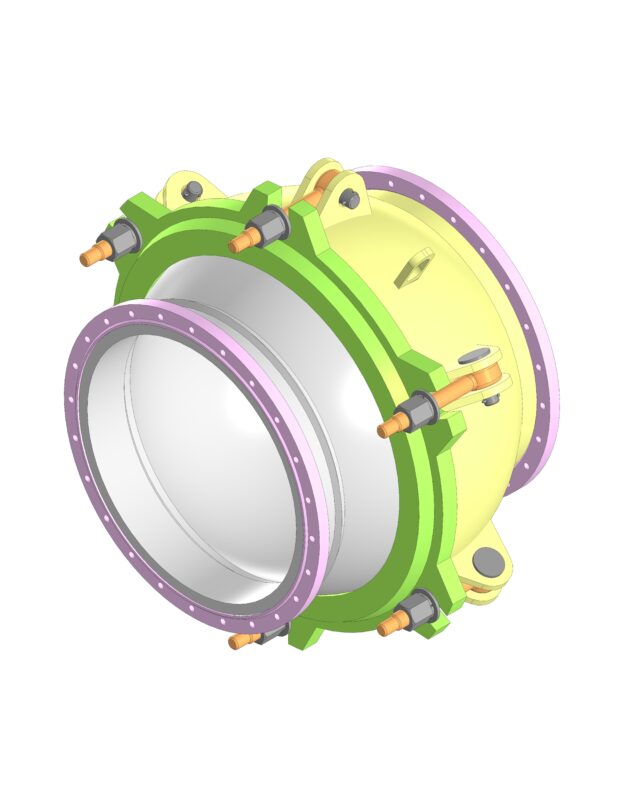

Шаровое соединение Ду=700мм, служит для соединения труб плавучих понтонов плавпульпопровода при гидронамывном способе добычи песка землесосными снарядами с насосами типа ГрУТ 2000/63, 3000/72.
Ду=700мм
Диаметр нажимного кольцо (по выступам) - 1270мм
Давление - 0,6МПа
Материал изготовления - сталь.
Изготовитель - АО "ЦСМЗ"
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Шаровое соединение Ду=700мм
Шаровое соединение Ду=700мм
0
0
15
0
0
40
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
06.02.2026
Язык
Русский
Состав
Болт откидной, Кольцо нажимное, Кольцо уплотнительное, Ось, Патрубок, Фланец, Чаша соединительная, Шар, Шаровое соединение Ду=700мм
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт откидной.m3d
-
Кольцо нажимное.m3d
-
Кольцо уплотнительное (резиновое).m3d
-
Ось.m3d
-
Патрубок.m3d
-
Фланец.m3d
-
Чаша соединительная.m3d
-
Шар.m3d
-
Шаровое соединение Ду=700мм.a3d
-
Шаровое соединение Ду=700мм.log
-
Шаровое соединение Ду=700мм.stp
