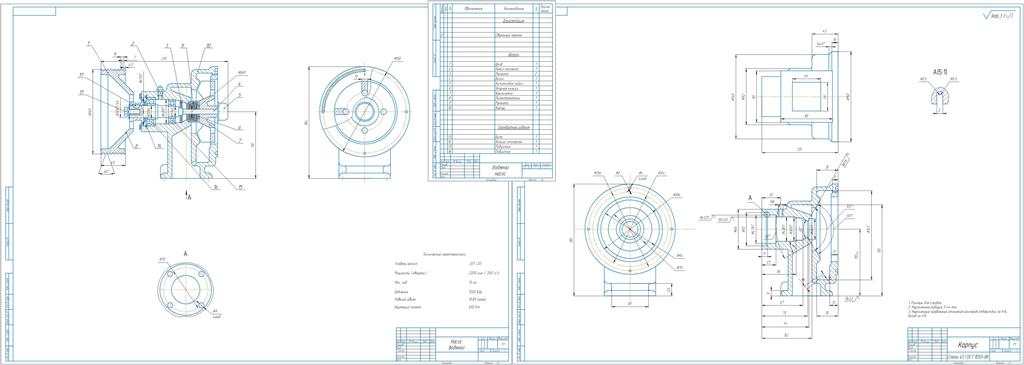

В работе представлен сборочный чертеж водяного насоса со спецификацией. Данная конструкция используется в СТОА (станция технического обслуживания автомобилей) для обслуживания автомобилей КАМАЗ 6460. Модель насоса 337-20. Мощность 2200 мин/ 260 л/с. Максимальный ход 13 мм. Давление 1200 бар. Рабочий объем 10,85 литров. Крутящий момент 650 Нм. Также выполнен чертеж корпуса, входящего в состав сборочной единицы.
Водяной насос
0
4
1060
21
0
30
Сообщить о проблеме
Автор
Дарья
Фролова
Дата
27.08.2019
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка (корпус), Спецификация
