Конкурс асов 3D-моделирования

Радиально-осевая гидротурбина 50 МВ напор 73м

Санкт-Петербургский Машиностроительный институт (ВТУЗ-ЛМЗ)
Турбиностроительный факультет, Кафедра гидромашин, гидроприводов и гидропневмоавтоматики
Дипломный проект по теме: Проект радиально-осевой гидротурбины мощностью 50 МВт на расчётный напор 73,5 м
Санкт-Петербург 2006 г.

Содержание
1. Введение 7
2. Описание конструкции гидротурбины 9
3. Выбор основных параметров гидротурбины
3.1. Задачи работы 11
3.2. Определение диаметра и частоты вращения рабочего колеса 12
3.3. Построение эксплуатационной характеристики 14
4. Гидромеханический расчёт металлической спиральной камеры
4.1. Описание спиральной камеры 24
4.2. Основные положения гидромеханического расчёта 24
4.3. Исходные данные 25
4.4. Последовательность расчёта 25
5. Построение направляющего аппарата
5.1. Исходные данные 31
5.2. Описание направляющего аппарата и задача расчёта 31
5.3. Определение силовых характеристик НА 38
5.4. Расчет работоспособности сервомоторов НА 47
6. Расчёты на прочность элементов конструкции гидротурбины
6.1. Исходные данные 53
6.2. Расчёт элементов привода на прочность и выбор материала... 53
6.2.1. Рычаг 55
6.2.2. Накладка 58
6.2.3. Вилка 59
6.2.4. Серьга-стяжка 60
6.2.5. Палец вилки 61
6.2.6. Цилиндрическая клиновая шпонка 62
6.2.7. Срезной палец 63
6.3. Расчёт лопатки направляющего аппарата 64
6.4. Расчёт вала
6.4.1. Расчёт вала на прочность 71
6.4.2. Расчёт вала на колебания
6.4.2.1. Расчёт вала на поперечные колебания 78
6.4.2.2. Расчёт вала на крутильные колебания 81
7. Технология изготовления вала гидротурбины
7.1. Назначение и описание вала гидротурбины 83
7.2. Технологическое обоснование выбора материала 83
7.3. Технология изготовления заготовки детали 84
7.4. Контроль качества заготовки 85
7.5. Технологический процесс механической обработки 86
8. Экономическая часть
8.1. Основные положения 89
8.2. Техническое водоснабжение 90
9. Безопасность жизнедеятельности
9.1. Охрана Труда 95
9.1.1. Производственная санитария 95
9.1.2. Требования технической безопасности 96
9.1.3. Требования электробезопасности 100
9.1.4. Требования взрыво- и пожаробезопасности 101
9.1.5. Эргономические требования 102
9.2. Утилизация твёрдых отходов проектируемого объекта 103
9.3. Правила размещения рабочих и служащих в защитных сооружениях 108
9.4. Устойчивость работы ГЭС в ЧС 115
10. Заключение 119
11. Список используемой литературы 120

Вертикальная радиально-осевая гидротурбина типа РО75/841а–В-280 мощностью 50 МВт служит приводом синхронного генератора трёхфазного тока подвесного типа.

Гидротурбина состоит из:
- спиральной камеры;
- статора;
- направляющего аппарата;
- рабочего колеса;
- вала рабочего колеса;
- направляющего подшипника;
- облицовка конуса отсасывающей трубы;
- отсасывающей трубы.

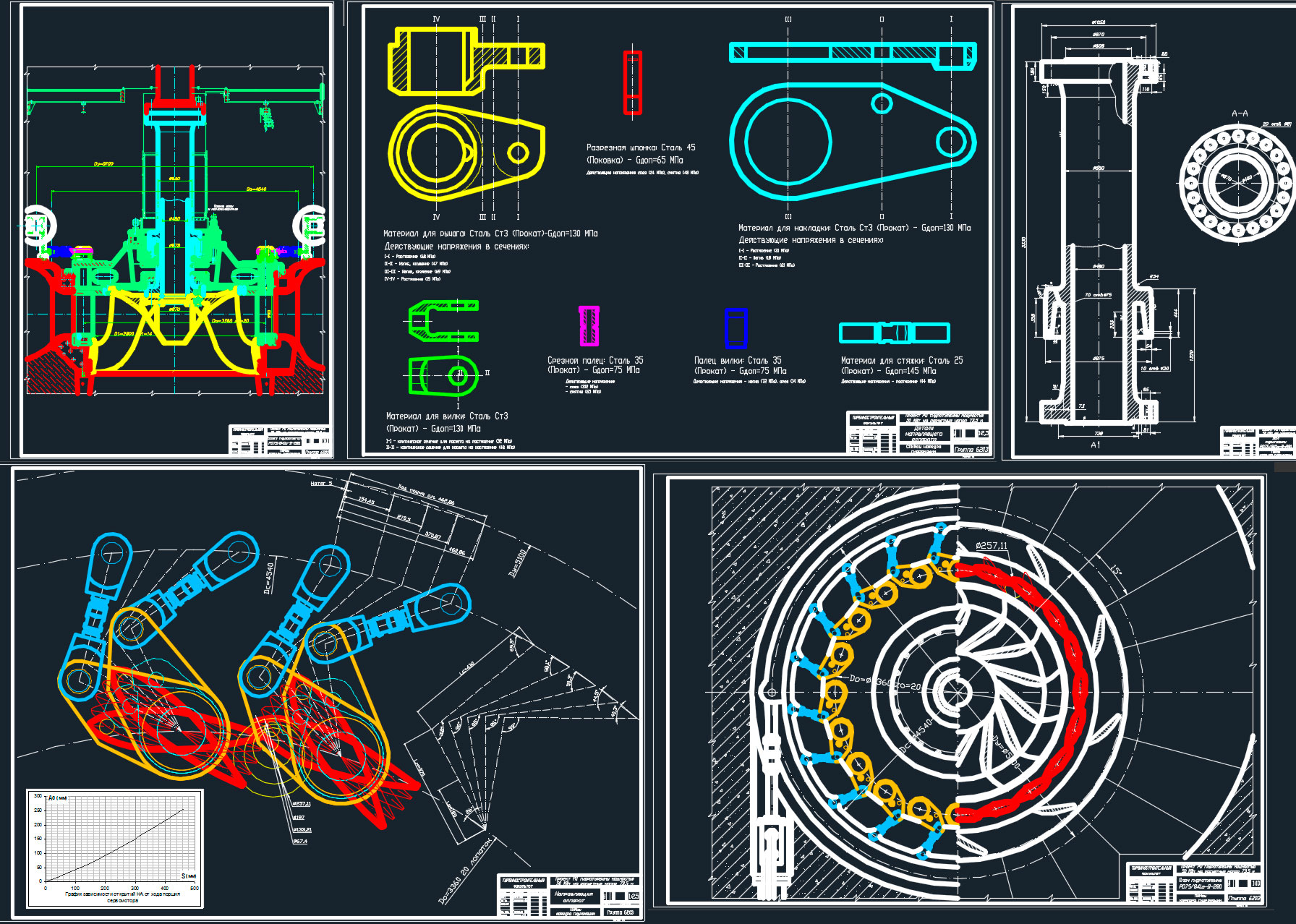

Состав: Разрез гидроагрегата РО75/841а-В-280, ТЭО, Вал, Детали, Направляющий аппарат, План гидротурбины, Спиральная камера, ПЗ Язык документа

Софт: AutoCAD 2000

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Радиально-осевая гидротурбина 50 МВ напор 73м

Детали HA_М.dwg
Разрез га
НА
СК2_M.dwg
Основные параметры г.т
ДР_М.doc
Вал_М.dwg
ТЭО.dwg
НА
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
