Расчет параметров гидропривода универсального экскаватора

Сибирский государственный автомобильно-дорожный университет (СибАДИ)
Кафедра Подъемно-транспортные, тяговые машины и гидропривод
Курсовая работа по дисциплине " Гидравлика, гидропневмопривод"

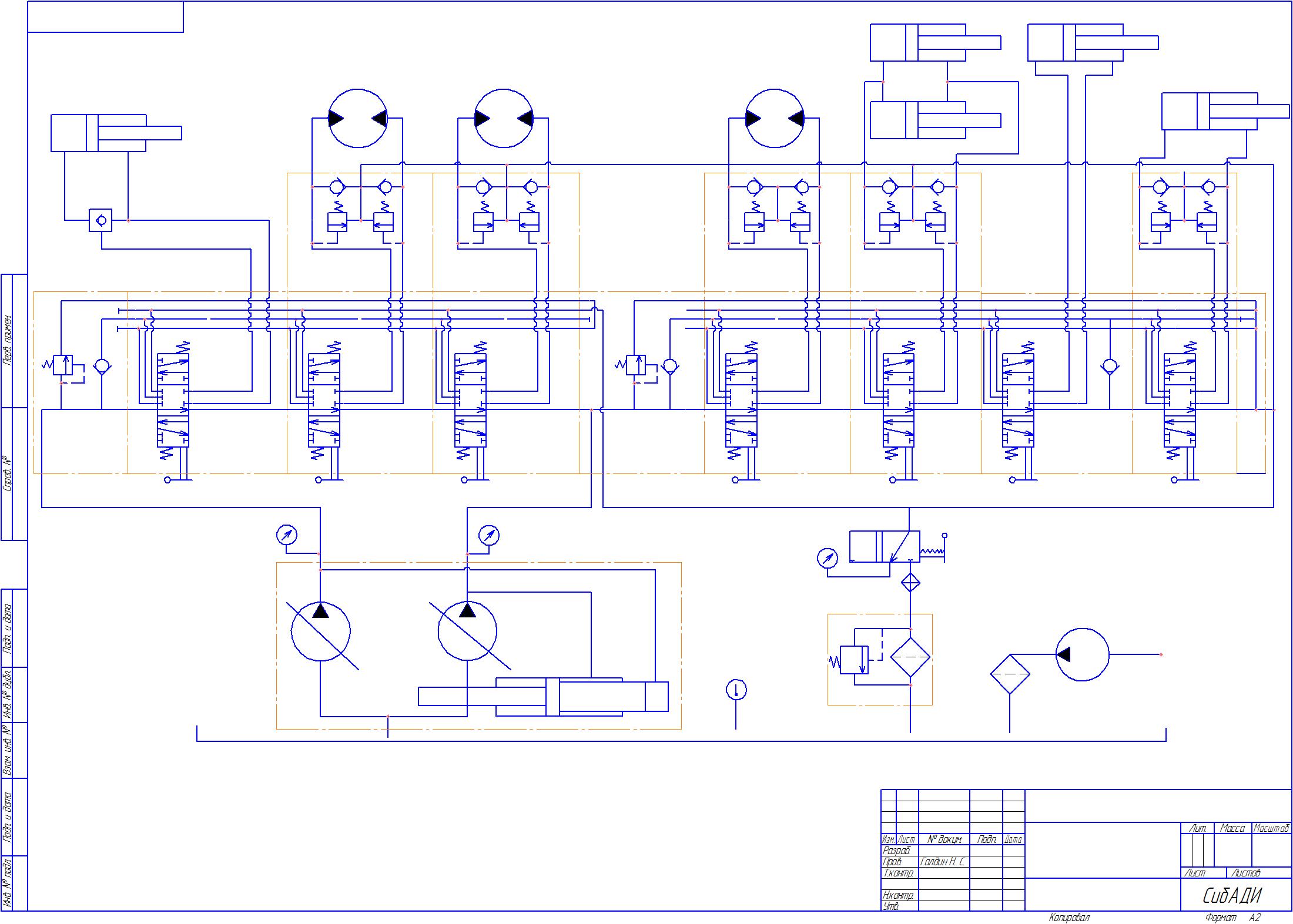

На тему "Расчет объемного гидропривода стрелы эксковатора"
Омск 2016

Исходные данные
Номинальное давление гидропривода pном =25 МПа
Усилие на штоке гидроцилиндра толкающем F=55 кН
Скорость перемещения штока гидроцилиндра V=0,45 м/с
Длины гидролиний, м:
а) всасывающей (от бака к насосу) 0,5
б) напорной (от насоса к распределителю) 7
в) исполнительной ( от распределителя к гидродвигателю) 2
г) сливной ( от распределителя к баку) 4
Местные сопротивления, шт.:
а) переходник, шт. 3
б) штуцер, шт. 4
в) разъемная муфта, шт. 4
г) плавное колено под углом 90°, шт. 4
д)дроссель , шт 8
Температура окружающей среды , °С
–20…+35
Содержание:
Введение
1. Исходные данные для расчета объемного гидропривода
3. Расчет объемного гидропривода
3.1 Определение мощности гидропривода и насоса
3.2 Выбор насоса
3.3 Определение внутреннего диаметра гидролиний и скоростей движения
жидкости
3.4 Выбор гидроаппаратуры и кондиционеров рабочей жидкости
3.5 Расчёт потерь давления в гидролиниях
3.6 Расчёт гидроцилиндра
3.7 Тепловой расчёт гидропривода
Заключение
Список используемых источников
