Бета-тестирование КОМПАС-3D v19

Расчет параметров гидропривода

ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
кафедра горных машин
курсовой проект по дисциплине "Гидромеханика"
на тему "Расчет параметров гидропривода"
Иркутск 2017

ориентировочная производительность 70 л/мин
Содержание

Введение 4
1 Характеристики рабочей жидкости 5
2 Расчет параметров трубопровода 7
2.1 Выбор длин трубопроводов 7
2.2 Расчет местных сопротивлений трубопроводов 7
2.3 Определение диаметров трубопроводов 10
2.4 Определение режима движения жидкости в трубопроводах 12
2.5 Расчет потерь давления в трубопроводах 14
3 Расчет параметров дросселя 17
3.1 Выбор дросселя 17
3.2 Размеры рабочих окон дросселя 17
4 Расчет параметров силового цилиндра 18
5 Расчет параметров насоса 20
5.1 Расчет частоты вращения насоса 20
5.2 Расчет фактической производительности насоса при дроссельном регулировании 20
5.4 Расчет мощности для приводного насоса 22
6 Расчет КПД гидропривода 23
Заключение 24
Исходные данные 25
Список использованных источников 26

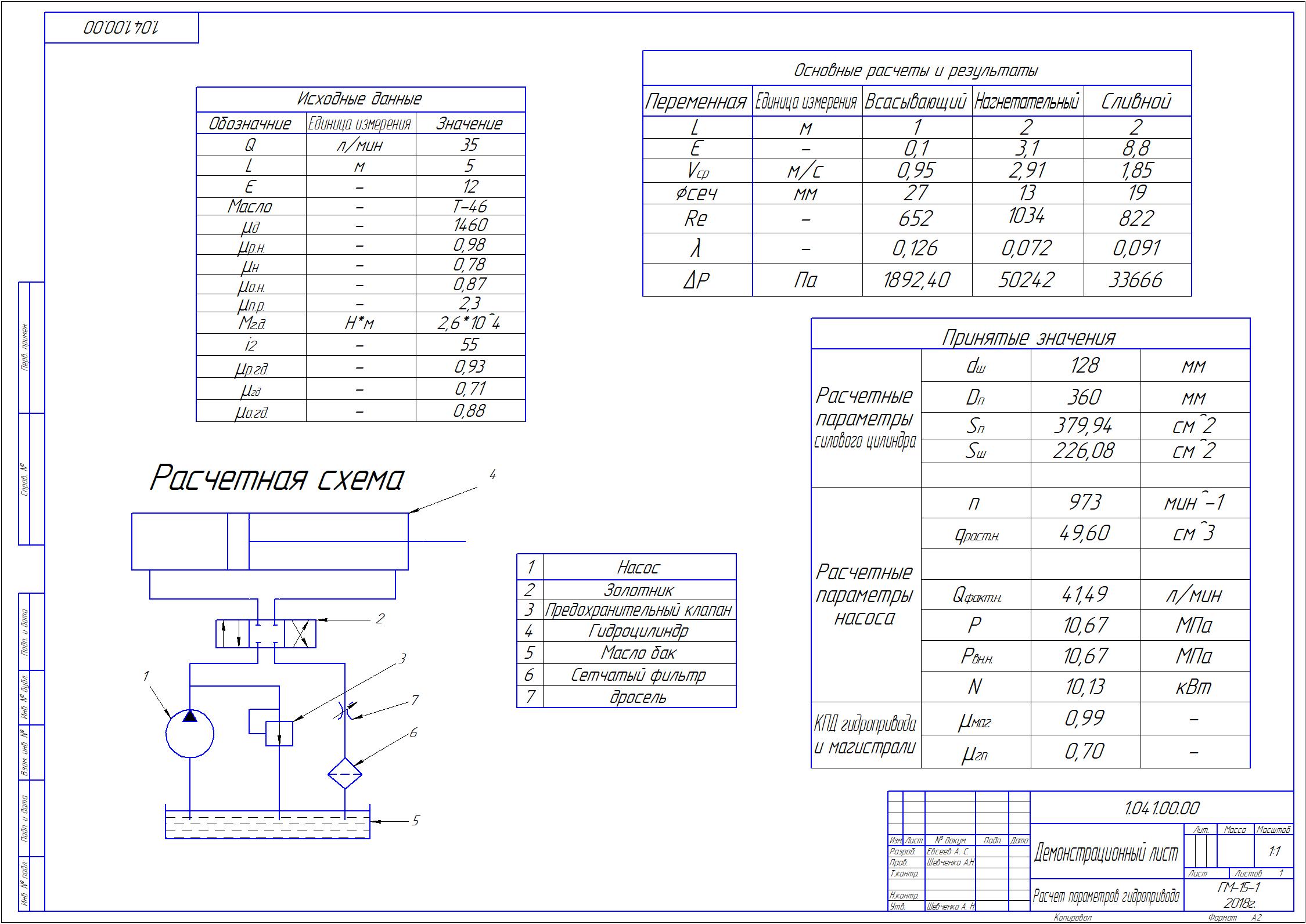

Состав: Презентационный лист, схема гидропривода Язык документа

Софт: КОМПАС-3D 17.1.5

Файлы:
Новая папка\list.cdw
Новая папка\list.cdw.bak
Новая папка\пояснительная записка.docx
