Расчет ротационного пневмодвигателя

Самарский государственный аэрокосмический университет имени академика С.П. Королёва
Кафедра «Автоматические системы энергетических установок»
Расчетная работа по дисциплине "Пневмопривод"
На тему: «Расчет ротационного пневмодвигателя»
Самара 2015

Исходные данные:
Гайковерт с трещоткой DRS 35-1/4
Крутящий момент при откручивании 35 Нм
Число оборотов холостого хода 270 〖мин〗^(-1)
Рабочее давление 6,3 бар
Расход воздуха 390 л/мин
Вес 0,53 кг

В данной работе проведен расчет геометрических параметров ротационного пневмодвигателя. Кроме того, были сделаны чертежи поперечного разреза проектируемого пневмодвигателя с радиальным расположением лопаток, чертеж лопатки двигателя, чертеж ротора двигателя, чертеж статора двигателя.
Содержание
Введение
Задание
Определение геометрических параметров ротационного двигателя
Заключение
Список источников
Приложение

Состав: Лопатка, ротор, статор Язык документа

Софт: КОМПАС-3D 16

Файлы:
расчетная работа.docx

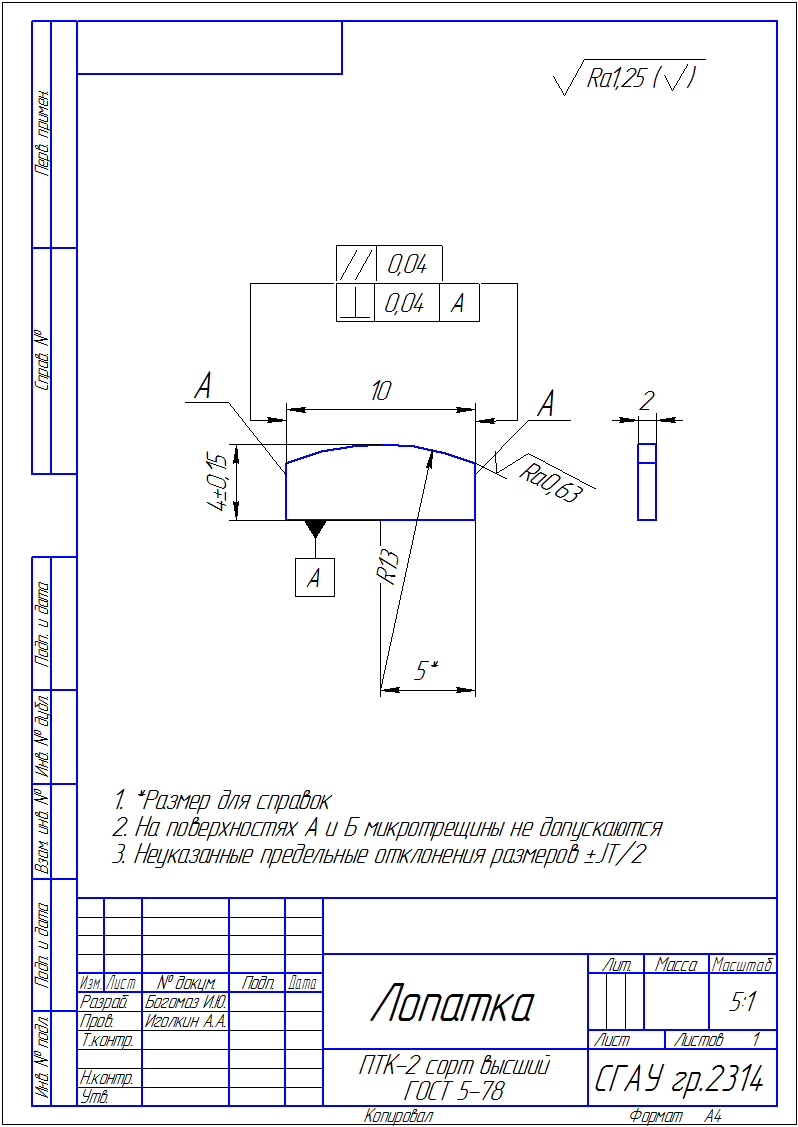

Лопатка.cdw
статор.cdw
ротор.cdw
