Разработка гидравлического привода путевой машины СМ-2

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Гидропривод и гидромашины"
На тему: "Разработка гидравлического привода путевой машины СМ-2"
Гомель 2018

Производительность, т/ч 750
Толщина очищаемого слоя снега, м 0,8
Ширина полосы, очищаемой, м:
питателем 2,145
крыльями 5,1
Ширина захвата льдоскалывателя, м 3,66
Заглубление льдоскалывателя, мм 80
Транспортная скорость, км/ч 70
Часовая сила тяги, кН —
Вместимость промежуточного полувагона, м3 80
Вместимость головного и концевого полувагонов, м3 —
Масса, т: 80

Введение 4
1. Описание машины 6
2. Разработка принципиальной гидравлической схемы 8
3. Выбор и расчет основных параметров и исходных данных 11
3.1 Выбор номинального давления 12
3.2 Выбор рабочих жидкостей 12
4. Определение основных геометрических параметров исполнительных механизмов 15
5. Расчет и выбор насосов 17
6. Выбор гидроаппаратуры 19
7. Выбор фильтров 20
8. Расчет трубопроводов 21
9. Расчет потерь давления в гидросистемах 22
10. Поверочный расчет гидроприводов 25
11. Определение мощности и кпд гидроприводов 26
Заключение 27
Список использованной литературы 28

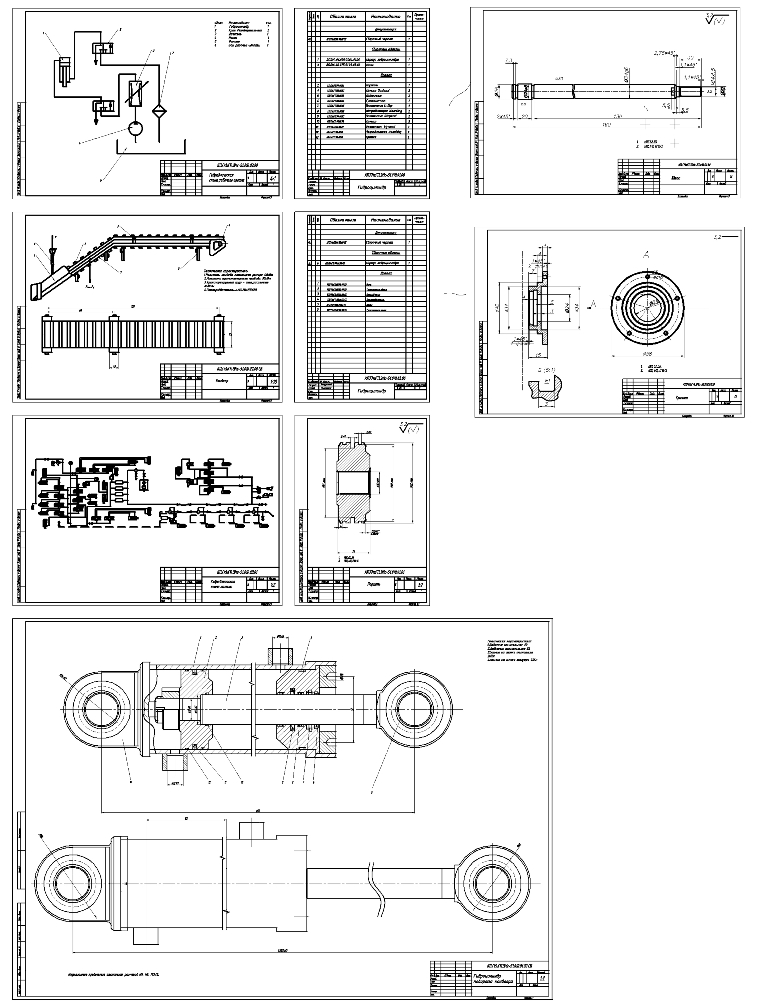

Состав: Пояснительная записка, чертежи, спецификация, задание Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разработка гидравлического привода путевой машины СМ-2

Пояснительная записка.docx
ШТОК.dwg
WWCADE.SHX
Задание.docx
Крышка.dwg
Курсач Гидро часть.dwg
