Разработка испытательного стенда и технологий испытаний пневматического дросселя

МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
Кафедра ИСПЫТАНИЕ ЛЕТАТЕЛЬНЫХ АППАРАТОВ
Курсовой проект по дисциплине " Основы проектирование и конструирование узлов и агрегатов ЛА "
На тему "Разработка испытательного стенда и технологий испытаний пневматического дросселя"
Байконур 2015

Функциональные испытания предназначены для определения соответствия характеристик агрегата предъявляемым требованиям технического задания.
Принципиальная схема определяет состав элементов и связей между ними, а также, полное представление о принципах работы изделия.
Схема соединения отражает особенности монтажа и крепления агрегатов и трубопроводов, ею пользуются при монтаже и ремонте изделия.
Пневмодроссели являются устройствами, которые создают сопротивление движению сжатого воздуха по пневматическим линиям. Они бывают постоянными, регулируемыми и переменными. Постоянные дроссели имеют предустановленное значение сопротивления. Регулируемые пневмодроссели можно перенастроить в ручном режиме, а переменные изменяют сопротивление с помощью различных управляющих элементов.

Состав: отчет, чертеж чтенда, спецификация Язык документа

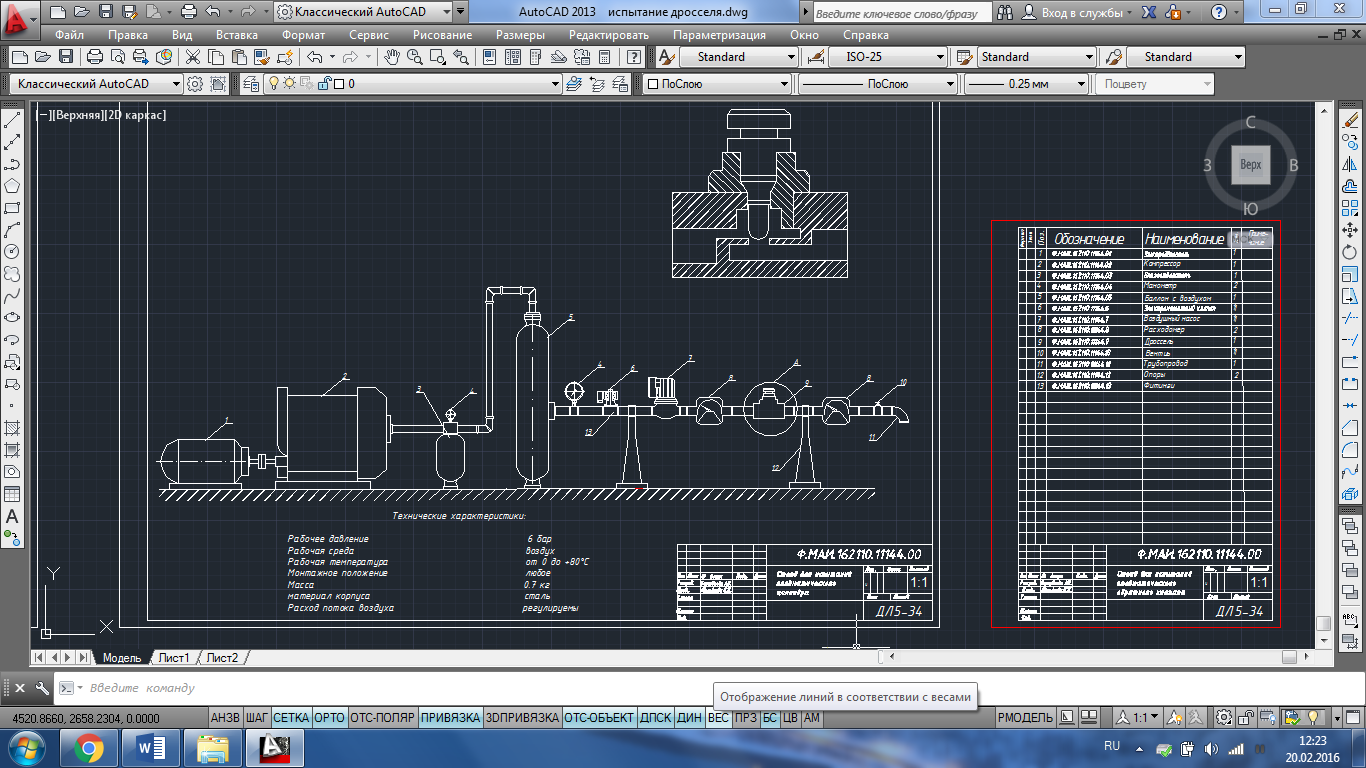

Софт: AutoCAD 2013
