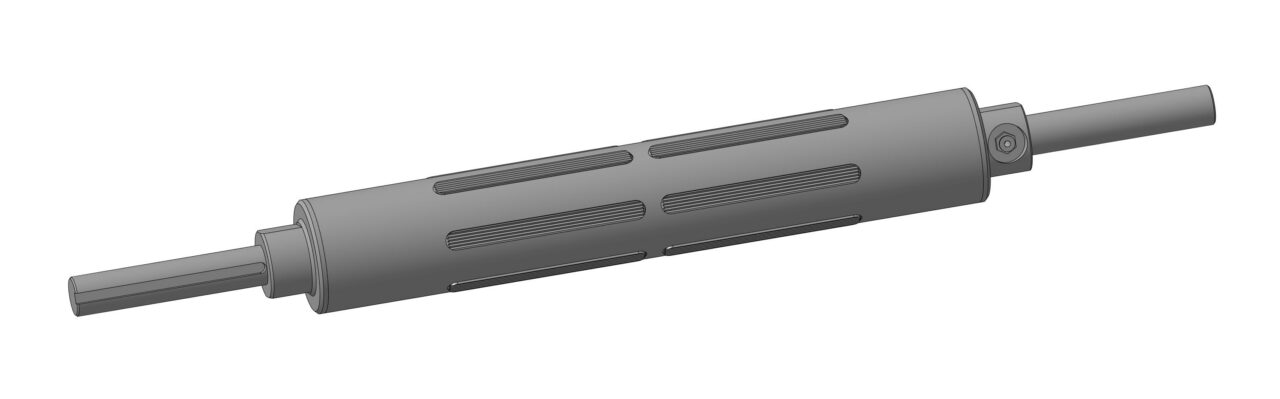

Разжимной пневматический вал для 76 картонной втулки.

Вал разработан для печатной полиграфической машины. Его задача удерживать рулон печатного материала на узле размотки. Сам рулон намотан на картонную гильзк внутренним диаметром 76 мм. Вал рассчитан под этот размер.
Без воздуха он свободно входит внутрь гильзы. Если через нипель подать давление, вал зажимается внутри намертво.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Разжимной пневматический вал для 76 картонной втулки.

Пневмовал.a3d
Нипель.m3d
Разжимной элемент.m3d
Труба.m3d
Трубка пневмо.m3d
Цапфа большая.m3d
Цапфа малая.m3d
Штуцер.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Автор:

Дата:

Просмотры: 52
