Регуляторы потока ПГ55-2 предназначены для регулирования скорости движения исполнительных органов гидрофицированных машин и механизмов путем изменения величины потока рабочей жидкости. Данные регуляторы потока представляют собой комбинацию дросселя с регулятором, поддерживающим постоянный перепад давления 0,2...0,25 МПа на дросселирующей щели, благодаря чему практически исключается зависимость расхода масла, проходящего через дроссель, от нагрузки. Вид управления: ручной. Исполнение по присоединению: стыковое.
Данная серия представлена регуляторами потока:
1. Техническая характеристика регулятора потока ПГ55-24:
- Расход жидкости номинальный, л/мин 80
- Перепад давления при номинальном расходе, МПа 0,2
- Утечка масла при номинальном давлении, см/мин 40
- Диаметр условного прохода, мм 20
2. Техническая характеристика регулятора потока ПГ55-25:
- Расход жидкости номинальный, л/мин 160
- Перепад давления при номинальном расходе, МПа 0,2
- Утечка масла при номинальном давлении, см/мин 40
- Диаметр условного прохода, мм 32

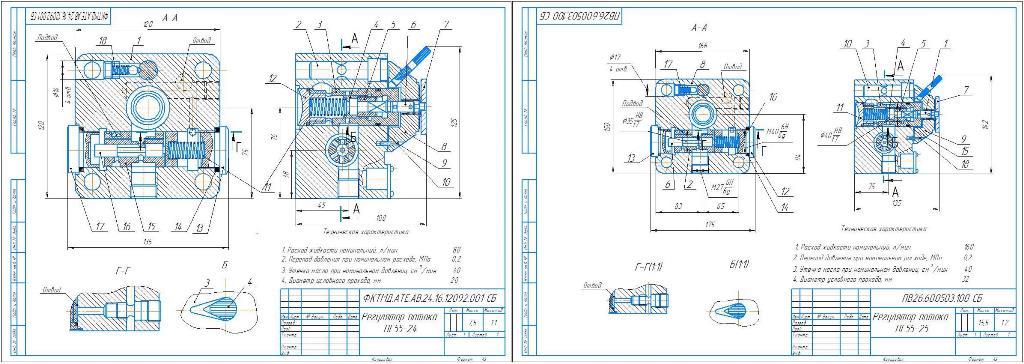

Конструкция и принцип действия регуляторов потока ПГ55-2 с литературы [Свешников В.К., Усов А.А. Станочные гидроприводы. Справочник,- М.Машиностроение, 1982].
Возможно слетел чертёж, так как была применена такая функция как деформация поворотом.
Ужасное исполнение, автор видимо накладывал отрезки на изображение. Ни одной ровной линии, стыки пересечения не соблюдены. Штриховка держится на воздухе. Если посмотреть на размеры, размер от оси вправо будет отличаться от размера влево. Чертежом это творение не назовешь
