Сборник 3D моделей оборудования (Датчики, реле, насосы, клапаны и т.д.)

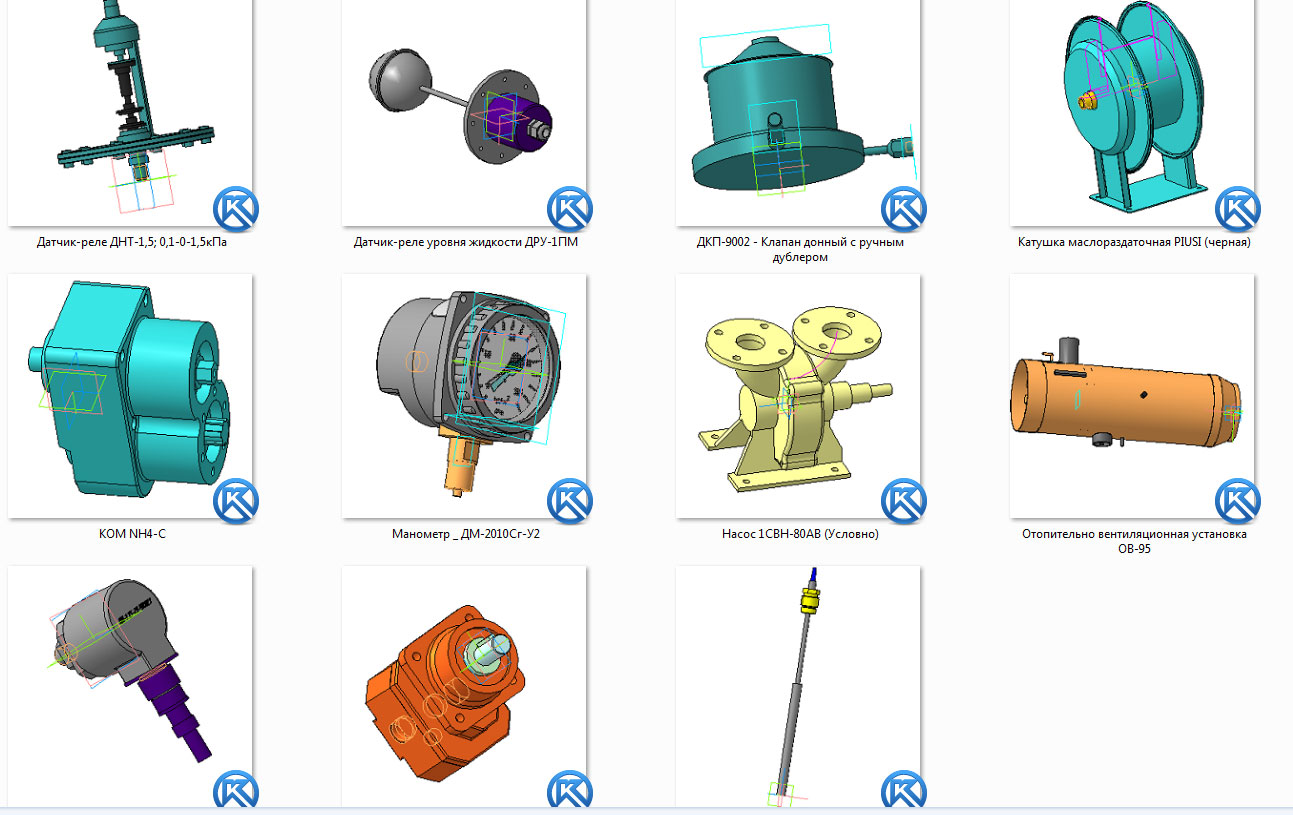

Сборник 3D моделей оборудования. Все модели выполнены отдельными деталями, габаритные. Предназначены для компоновок. В архиве Вы найдете:

1. Датчик-реле ДНТ-1,5 Датчик предназначен для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений (избыточного и вакуумметрического, а также разности давлений).

2. Датчик-реле уровня жидкости двухпозиционный ДРУ-1ПМ предназначен для контроля верхнего или нижнего уровня пресной воды с хромпиком, масел, жидкости охлаждающей низкозамерзающей, жидкости фекальной, дизельного топлива

3. Клапан донный пневматический ДКП-90 с ручным дублером предназначен для обеспечения дистанционного налива и слива жидких неагрессивных сред из емкостей для их хранения и перевозки.

4. Автоматическая катушка Piusi для шлангов и рукавов предназначена для хранения, размотки/намотки и транспортировки топливных шлангов

5. КОМ NH/4c Коробка отбора мощности NH/4c устанавливается на шасси с коробкой передач ZF (шасси КамАЗ, МАЗ, Eaton, Mercedes, Scania и прочие);

6. ДМ-2010Сг-У2 Манометр электроконтактный сигнализирующий. Климатическое исполнение по ГОСТ 15150-69 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)

7. Насос 1СВН-80А предназначен для перекачивания чистых, без механических включений, жидкостей: воды, бензина, керосина, дизельного топлива, спирта и других нейтральных жидкостей в диапазоне температур от -40°C до +50°C и плотностью не более 1000 кг/м3.

8. ОВ-95 отопительно-вентиляционная установка, работающая на дизельном топливе, предназначена для обогрева и вентиляции кузовов-фургонов автотранспортных средств.

9. Приемник давления ПД-1 входит в состав изделия индикатор давления ИД-1, ИД-1Т

10. Шестеренный насос QHDM-28-00115 серии QHD изготавливаются из серого чугуна, может быть дополнительно оборудован роликовым подшипником, а также дополнены внутренним дренажем. Насосы этой серии может работать на высоких давлениях при низких оборотах.

11. Термопара ТГП-100Эк-М1-УХЛ4 устройство, применяемое для измерения температуры в промышленности, научных исследованиях, медицине, в системах автоматики.

Состав: 3D модели Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Сборник 3D моделей оборудования (Датчики, реле, насосы, клапаны и т.д.)

Оборудование\Датчик-реле ДНТ-1,5; 0,1-0-1,5кПа.m3d
㤮\稪-५ ஢ -1.m3d
Оборудование\ДКП-9002 - Клапан донный с ручным дублером.m3d
Оборудование\Катушка маслораздаточная PIUSI (черная).m3d
Оборудование\КОМ NH4-C.m3d
Оборудование\Манометр _ ДМ-2010Сг-У2.m3d
㤮\ 1-80 (᫮).m3d
Оборудование\Отопительно вентиляционная установка ОВ-95.m3d
Оборудование\Приемник давления ПД-1; 1,5; 0,2-1,2.m3d
Оборудование\Реверсивный гидронасос QHDM-28-00115.m3d
Оборудование\Термопара _ ТГП-100Эк-М
Оборудование
