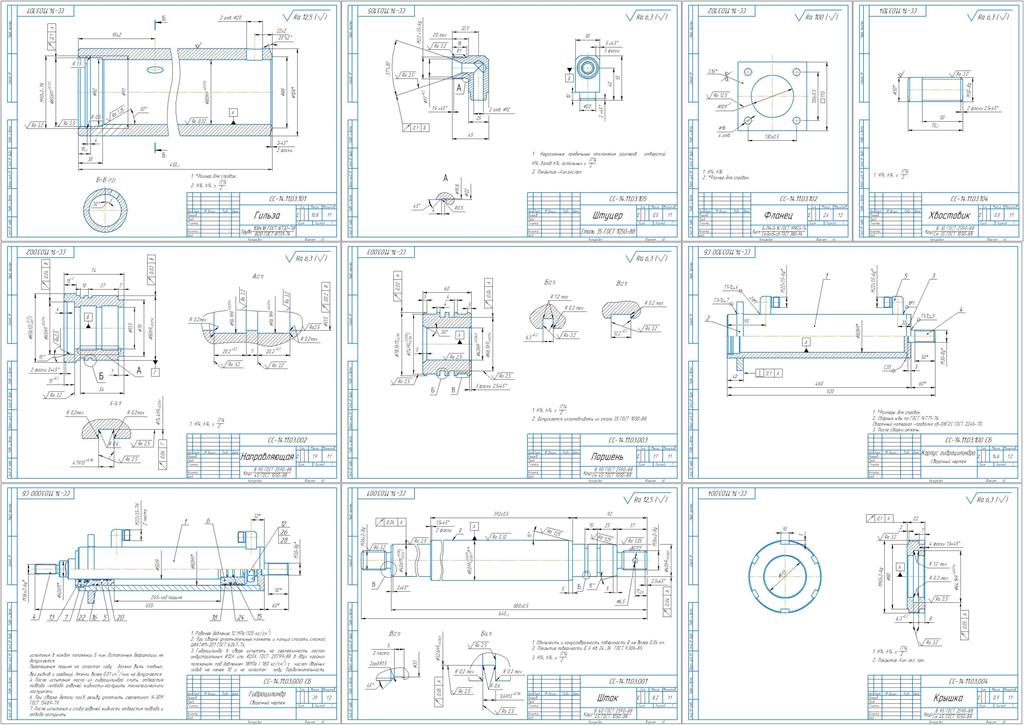

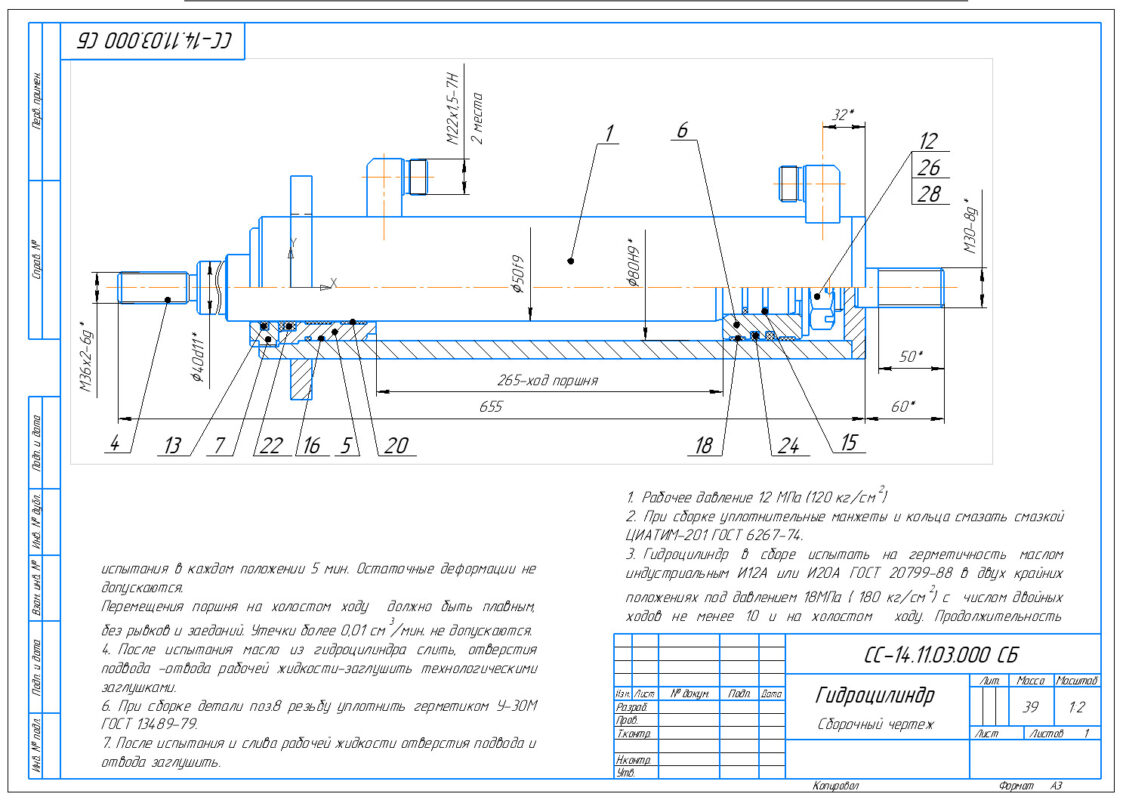

Сборочный чертеж и деталировка гидроцилиндра в механизме фиксации створок, диаметр цилиндра 80 мм., диаметр штока 50 мм., ход поршня 265 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Сборочный чертеж и деталировка гидроцилиндра в механизме фиксации, ход поршня 265 мм
Сборочный чертеж и деталировка гидроцилиндра в механизме фиксации, ход поршня 265 мм
0
14
2949
49
4
50
Сообщить о проблеме
Автор
Алексей
Ануфриев
Дата
02.02.2019
Язык
Русский
Состав
Сборочный чертеж (СБ), деталировка, спецификация
Софт
КОМПАС-3D 13 SP2
Как открыть?
Содержимое архива
-
СС-14.11.03.003 поршень.cdw
-
СС-14.11.03.004 крышка.cdw
-
СС-14.11.03.104 хвостовик.cdw
-
СС-14.11.03.001 шток.cdw
-
СС-14.11.03.000 СБ.cdw
-
СС-14.11.03.100.spw
-
СС-14.11.03.105 штуцер.cdw
-
СС-14.11.03.101 гильза.cdw
-
СС-14.11.03.002 направляющая.cdw
-
СС-14.11.03.103 дно.cdw
-
СС-14.11.03.100 СБ.cdw
-
СС-14.11.03.102 фланец.cdw
-
СС-14.11.03.000.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Redok
Максим
Комментарии
4
Владислав
Петров
28.04.2024 в 16:17
Ссылка на комменарий 372192
Гидросхема есть?
Андрей
Модератор
28.04.2024 в 16:20
Ссылка на комменарий 372195
См. описание, список файлов и картинку
Колян
Антоневич
20.05.2021 в 13:41
Ссылка на комменарий 325677
Нет спецификации (
Андрей
Модератор
20.05.2021 в 13:43
Ссылка на комменарий 325679
Как нет? на что? а эти два файла: СС-14.11.03.000.spw СС-14.11.03.100.spw Вы смотрели?
