протектор предназначен для защиты погружного электродвигателя от воздействия жидкости
техническая характеристика:
передаваемая мощность 125 кВт
длина 953 мм
температура окружающей среды не более 135 градусов
гидростатическое давление в зоне подвески до 400 кгс/см2
концентрация механических примесей не более 1 г/л
концентрация сероводорода не более 1,25 г/л
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -

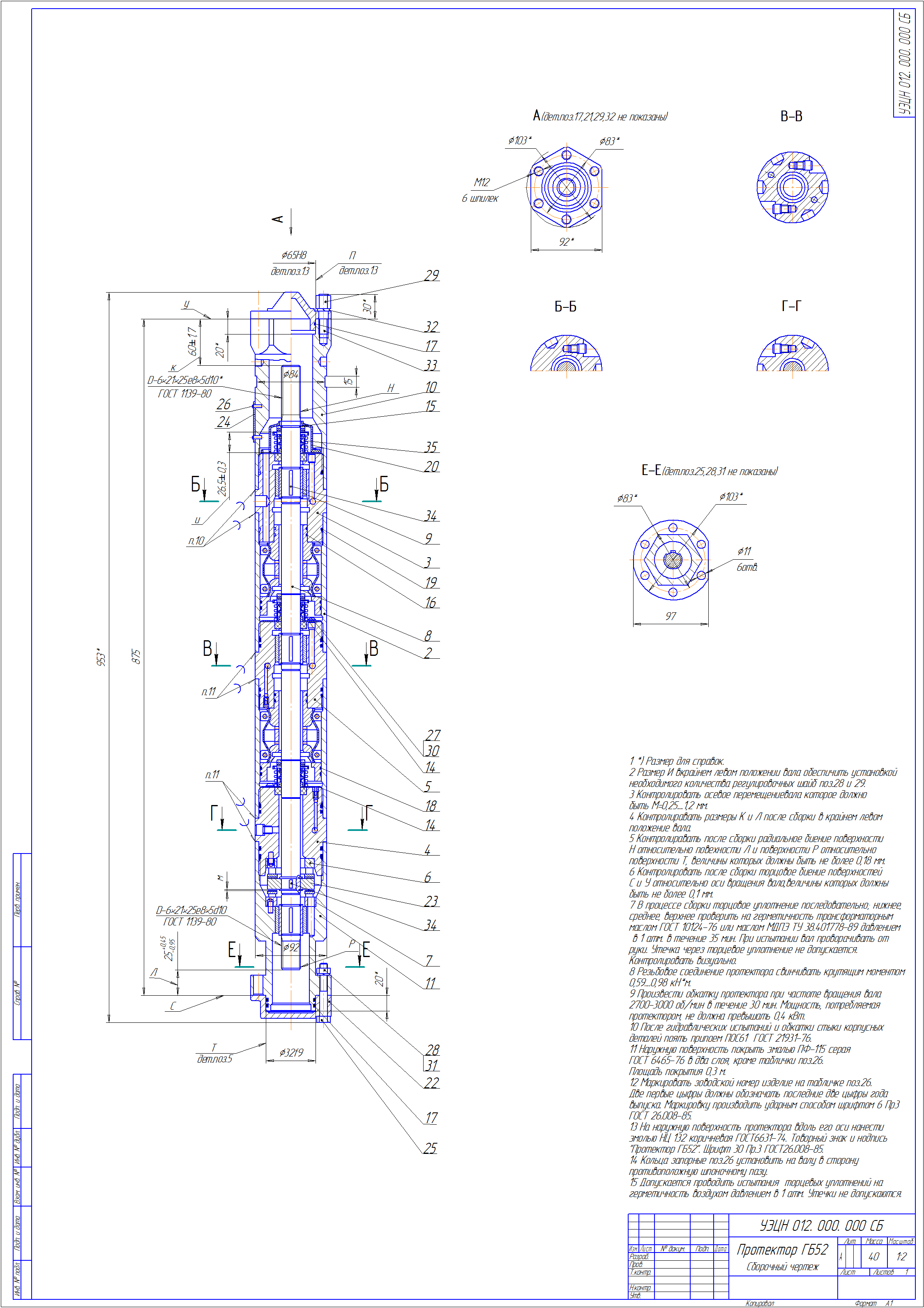

- Сборочный чертеж протектора гб-52
