Механизм для прессования. Кривошипно-ползунный механизм пресса содержит кривошип, ползун и соединяющий их шатун. Шатун выполнен в виде кинематической цепи. Кинематическая цепь включает в себя четырехугольное шарнирное звено, качающееся коромысло, замыкающие шатуны и треугольное шарнирное звено. Четырехугольное шарнирное звено шарнирно связано с ползуном. Качающееся коромысло связано с одной из кинематических пар четырехугольного шарнирного звена. Замыкающие шатуны связаны с двумя другими кинематическими парами четырехугольного шарнирного звена. Треугольное шарнирное звено образует с кривошипом вращательную кинематическую пару, а с замыкающими шатунами и четырехугольным шарнирным звеном - четырехугольный замкнутый изменяемый контур. В результате обеспечивается высокая жесткость механизма
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Шатун привода механического пресса

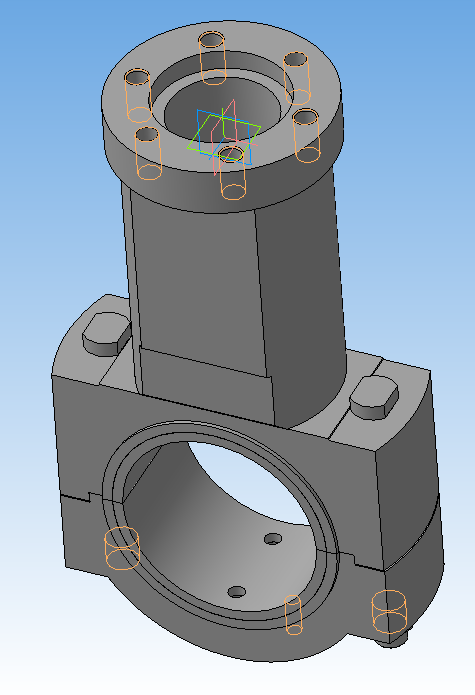

Шатун привода механического пресса
0
442
2337
1
2
300

Сообщить о проблеме
Автор
Дата
11.12.2014
Язык
Русский
Состав
3D сборка,чертежи,спецификация
Софт
КОМПАС-3D 15 SP2
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Комментарии
2

Дмитрий
Ребров
Модератор
11.12.2014 в 11:41
Ссылка на комменарий 124670
Хотелось бы узнать более конкретно. Модель, аналог, прототип, где что для чего.
Dmytro
Hamann
Автор
11.12.2014 в 12:44
Ссылка на комменарий 124699
Пресс КД2126, усилие 40 т. Причина по которой пришлось проектировать шатун - шатун треснул на по-полам. Материал, вроде как, СЧ.
