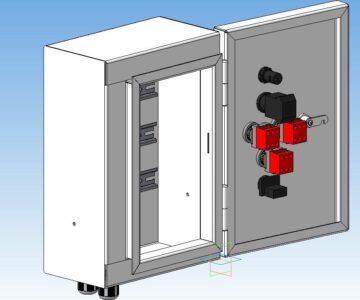

Шкаф управления устройством подачи заготовок

ДГТУ, Кафедра Гидравлика
Курсовой проект на тему Технологический процесс сборки шкафа управления на элементах Camozzi

В курсовой работе была рассмотрена система автоматического управления пневматического привода подачи заготовок для сверлильного станка полуавтомата. Рассчитана и подобранна полная элементная база, включая приводы, управляющие распределители и вся сопутствующая аппаратура. Сформирована и разработана плита для распределителей, рассчитана размерная цепь. Разработан технологический процесс сборки шкафа управления привода подачи заготовок.
Все задачи данной курсовой работы выполнены в полном объеме.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1 Пневматический привод с пневмомеханическим таймером подачи заготовок сверлильного станка полуавтомата 7
1.1 Описание и назначение пневмопривода с пневмомеханическим таймером подачи заготовок. Циклограмма работы 7
2 Пневматическая система пневмомеханического таймера с задержкой включения подачи заготовок для сверлильного станка полуавтомата 9
2.1 Принцип действия рассматриваемой пневматической системы 9
2.2 Режимы работы рассматриваемой пневматической системы 10
3 Выбор аппаратуры для блока управления 12
3.1 Выбор аппаратуры 12
4 Формирование блока (модуля) сборочного узла 15
4.1 Назначение и описание блока управления 15
4.2 Технологические условия и нормы точности детали 16
5 Выбор и обоснование размерной цепи. Расчет размерной цепи 17
6 Разработка технологического процесса сборки блока управления 20
ЗАКЛЮЧЕНИЕ 30
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 31

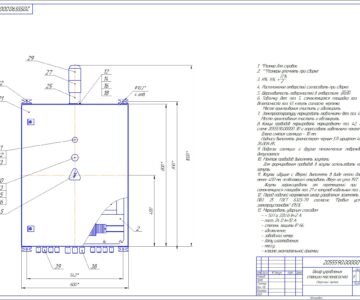

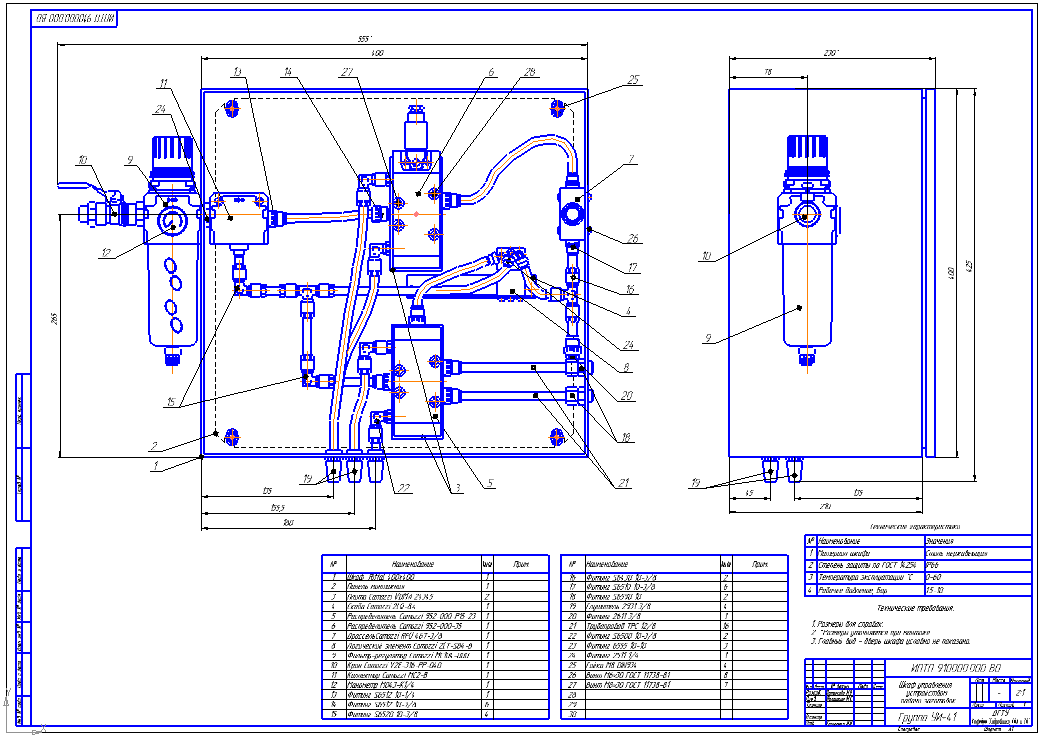

Состав: Сборочный чертеж (СБ), Технология сборки, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Шкаф управления устройством подачи заготовок

ГОТОВАЯ ТЕХНОЛОГИЯ.cdw
ГОТОВЫЙ ЧЕРТЕЖ С Ф.cdw
ПЗ Тех процесс.docx
