Шток гидроцилиндра выносной опоры крана КС-6476

Выносная опора предназначены для увеличения опорного контура крана в рабочем положении. Состоит из балки выдвижной коробчатого сечения, которая перемещается в поперечной балке рамы опорно-ходовой части крана гидроцилиндром, и гидроцилиндра опорного, закрепленного на балке при помощи болтов. Корпус гидроцилиндра с помощью кронштейна и оси шарнирно закреплен к поперечной балке рамы опорно-ходовой части крана. Шток закрепленный к балке выдвижной аналогичным способом, оканчивается головкой конической формы, благодаря чему подпятник автоматически крепится к штоку при его опускании в рабочее положение. В транспортном положении выносные опоры для исключения самопроизвольного выдвижения стопорятся фиксаторами.
Наиболее распространенной неисправностью выносных опор является проседание под нагрузкой штока гидроцилиндра в следствии перетечки масла между полостями гидроцилиндра, течи масла через уплотнения, износ и растрескивание колец, кромки уплотнений. Если после замены поврежденных уплотнений и колец шток все же проседает, а наружные течи по штоку продолжаются, то причиной неисправности являются забоины, продольные и поперечные риски на штоке или даже изгиб штока. В этом случае необходима замена гидроцилиндра.

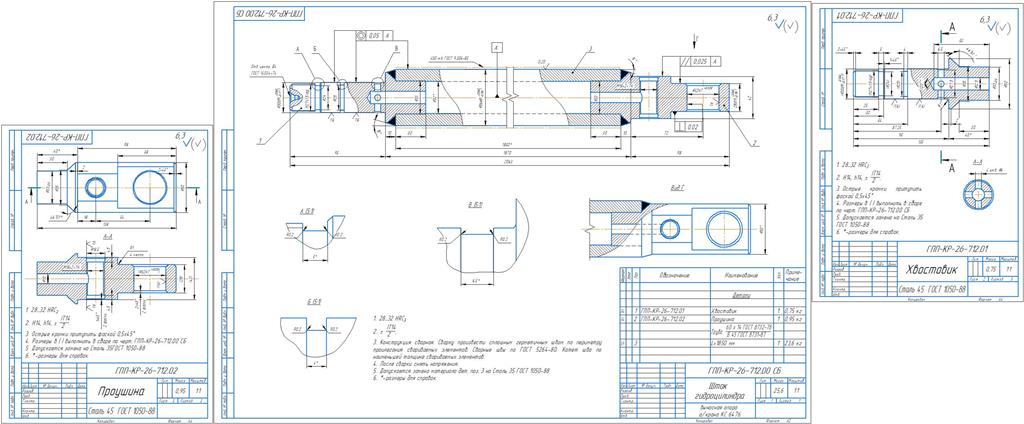

Данный сборочный чертеж позволяет изготовить шток в условиях ремонтно-механического цеха, не прибегая к покупке целого гидроцилиндра.

Состав: Сборочный чертеж, деталировка Язык документа

Софт: КОМПАС-3D 17.1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Шток гидроцилиндра выносной опоры крана КС-6476

Шток гидроцилиндра выносной опоры крана КС-6476\Проушина.cdw
Шток гидроцилиндра выносной опоры крана КС-6476\Шток в сборе.cdw
Шток гидроцилиндра выносной опоры крана КС-6476\Шток.cdw
