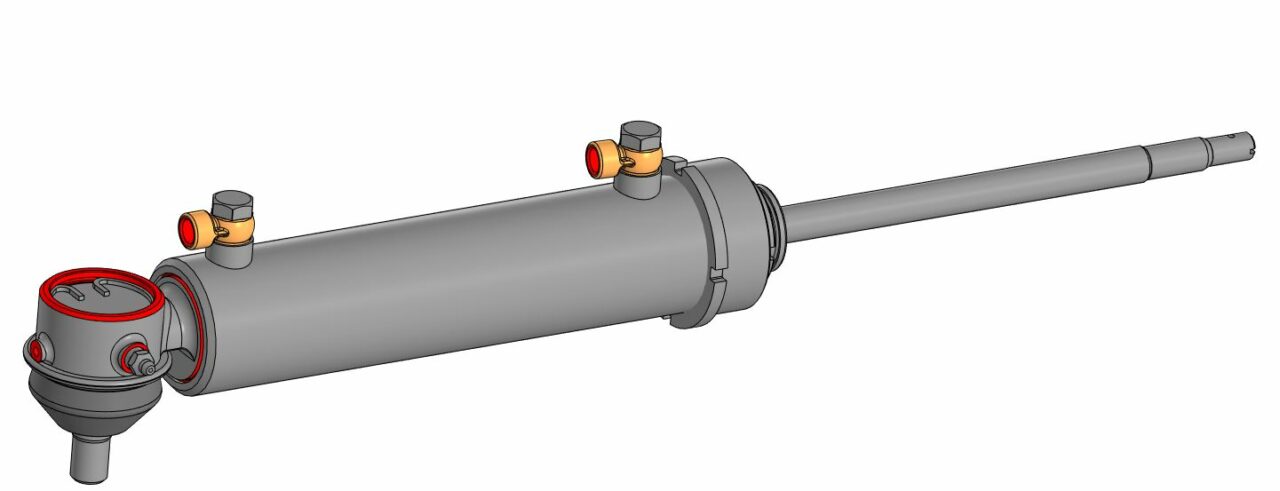

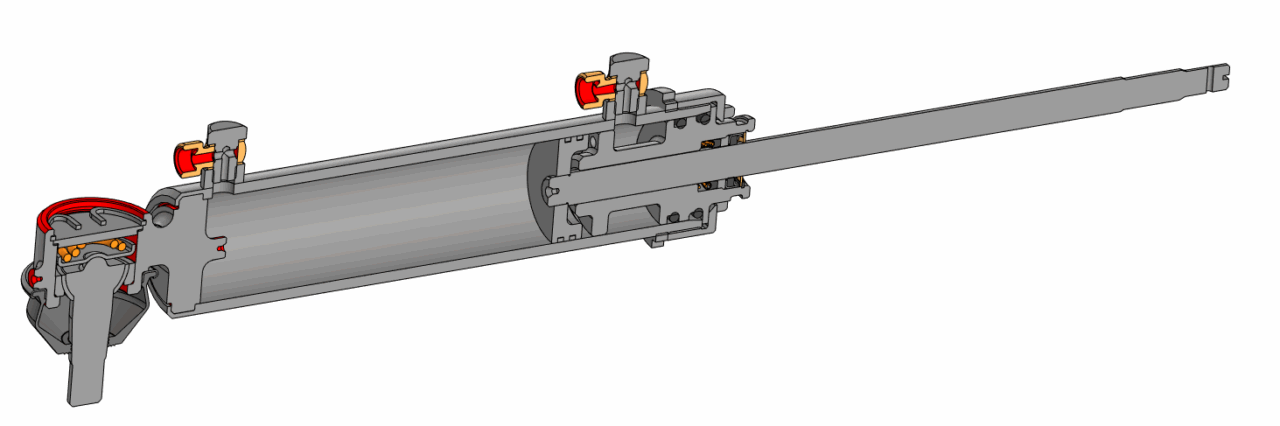

Силовой цилиндр гидроусилителя руля в сборе 66-01-3405011

Модели выполнены по чертежам из "Атлас конструкций автомобилей ГАЗ-53А, ГАЗ-66, ГАЗ-52-04" 1979 г.

3D Модели ГАЗ-66 гидроусилитель гидроцилиндр

Автор

Xoxlonymus

Дата

17.06.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

13-3405219 Сальник головки в сборе
- 13-3405219 Сальник головки в сборе.a3d
- 13-3405221 Корпус сальника.m3d
- 13-3405222 Манжета сальника.m3d
- 13-3405223 Кольцо распорное.m3d
66-3405030-Б Поршень со штоком в сборе
- 13-3405031 Шток поршня.m3d
- 66-3405030-Б Поршень со штоком в сборе.a3d
- 66-3405037-Б Поршень.m3d
53А-3003162 Уплотнитель наконечника рулевой тяги с обйомой в сборе
- 53А-3003073 Обойма уплотнительная наконечника рулевой тяги.m3d
- 53А-3003162 Уплотнитель наконечника рулевой тяги с обоймой в сборе.a3d
- 53А-3003163 Уплотнитель наконечника рулевой тяги.m3d
66-3405012 Цилиндр гидроусилителя руля с наконечником в сборе
- 66-01-3405018 Наконечник силового цилиндра.m3d
- 66-3405012 Цилиндр гидроусилителя с наконечником в сборе.a3d
- 66-3405013-Б Цилиндр со штуцерами в сборе
  - 66-3401013-Б Цилиндр со штуцерами в сборе.a3d
  - 66-3405014-Б Цилиндр.m3d
  - 66-3405017-Б Штуцер.m3d
13-3405225 Шайба головки наружная.m3d
13-3405226 Шайба головки наружная.m3d
13-3405227 Шайба головки внутренняя.m3d
20-3501082 Болт штуцера.m3d
51-3506013 Шайба уплотнительная.m3d
52-3003065-А Палец наконечника поперечной рулевой тяги.m3d
52-3003066 Сухарь пальца наконечника рулевой тяги.m3d
53А-3003067 Вкладыш наконечника рулевой тяги.m3d
53А-3003068 Пята опорная пальца рулевой тяги.m3d
53А-3003069 Пружина опорной пяты.m3d
53А-3003071 Кольцо стопорное заглушки рулевой тяги.m3d
53А-3003106-01 Крышка наконечника рулевой тяги.m3d
53А-3003108 Прокладка крышки наконечника рулевой тяги.m3d
66-01-3405011 Силовой цилиндр гидроусилителя в сборе.a3d
66-01-3405011 Силовой цилиндр гидроусилителя в сборе.stp
66-3405015 Муфта.m3d
66-3405039-Б Кольцо поршня.m3d
66-3405210 Головка цилиндра.m3d
66-3405215 Манжета головки.m3d
66-3405216 Чашка распорная.m3d
66-3405217 Втулка головки.m3d
66-3405218 Пружина.m3d
66-3405235-Б Кольцо уплотнительное головки цилиндра.m3d
66-3405240-Б Гайка крепления головки цилиндра.m3d
66-3405241-Б Контргайка.m3d
