Трубный элемент для повышения давления

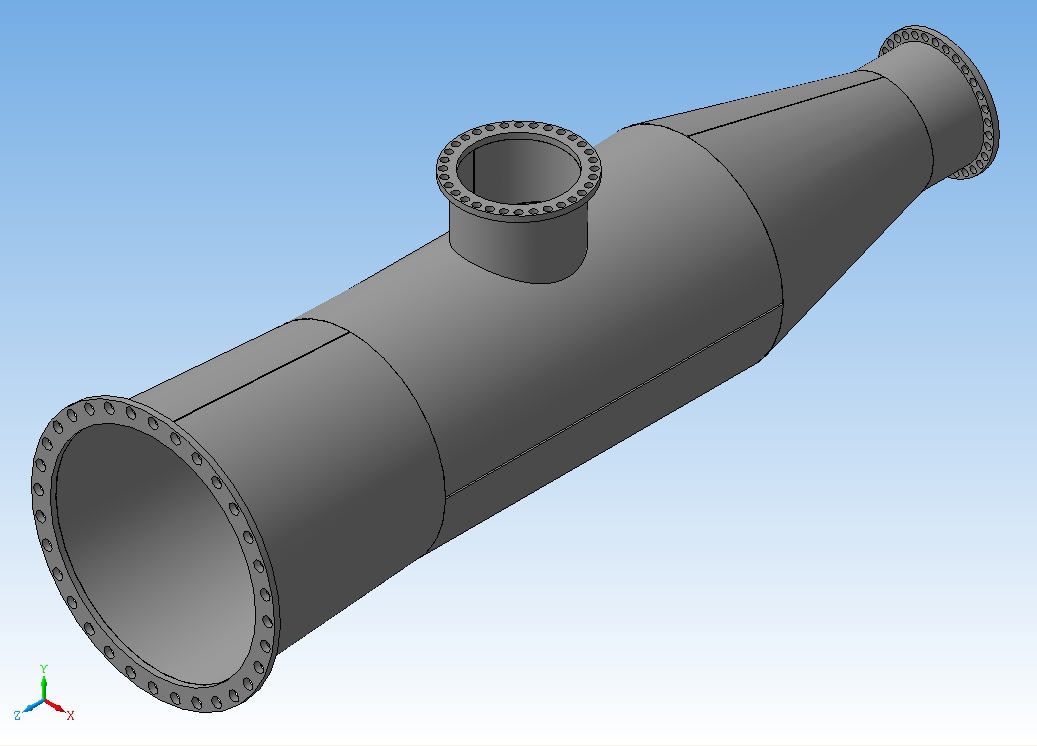

Элемент трубопровода для повышения давления. Состоит из 2 конусов, 3 фланцев и цилиндров. Общая длинна 2,8 метра. Диаметры фланцев: большего - 865 мм, малых - 415 мм. Масштаб 1:1.

Состав: 3Д Сборка

Софт: КОМПАС-3D 14

Файлы:
Мк.m3d
Сборка трубн Э.a3d
ЦбО.m3d
Деталь.m3d
БФ.m3d
ЦмР.m3d
Цм.m3d
мФ.m3d
Бк.m3d
ЦсО.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
