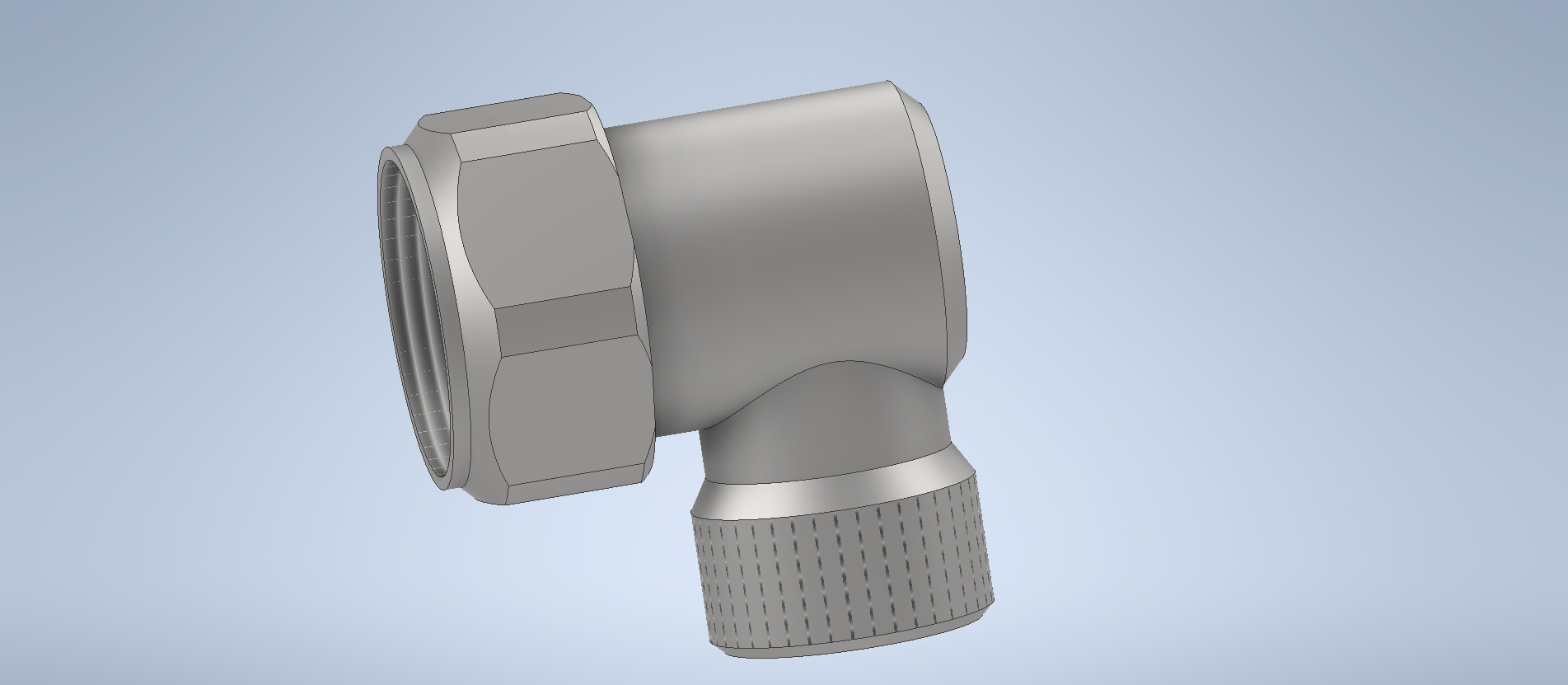

Угольник гидравлический,гайка с ниппелем и хвостовик с резьбой.В таблице параметров отдельно указать размер резьбы гайки и резьбового конца. Хорошо подходит для встраивания в гидросистемы с различными штуцерами и агрегатами и нет необходимости искать таблицы или библиотеки.Проверено при одинаковых резьбах гайки и хвостовика от М12до М36. При разных диаметрах лучше использовать соотношение не более 1.35....1.4. Например
М27 и М20,..М22 и М16 . и т. д.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Угольник гидравлический,гайка с ниппелем и хвостовик с резьбой
Угольник гидравлический,гайка с ниппелем и хвостовик с резьбой
0
0
69
0
0
50
Автор
Sergei
Denisov
Дата
25.09.2021
Язык
Русский
Состав
3D модель
Софт
Autodesk Inventor 2021
Как открыть?
Содержимое архива
-
УгольникГайка22Резьба22.ipt
-
