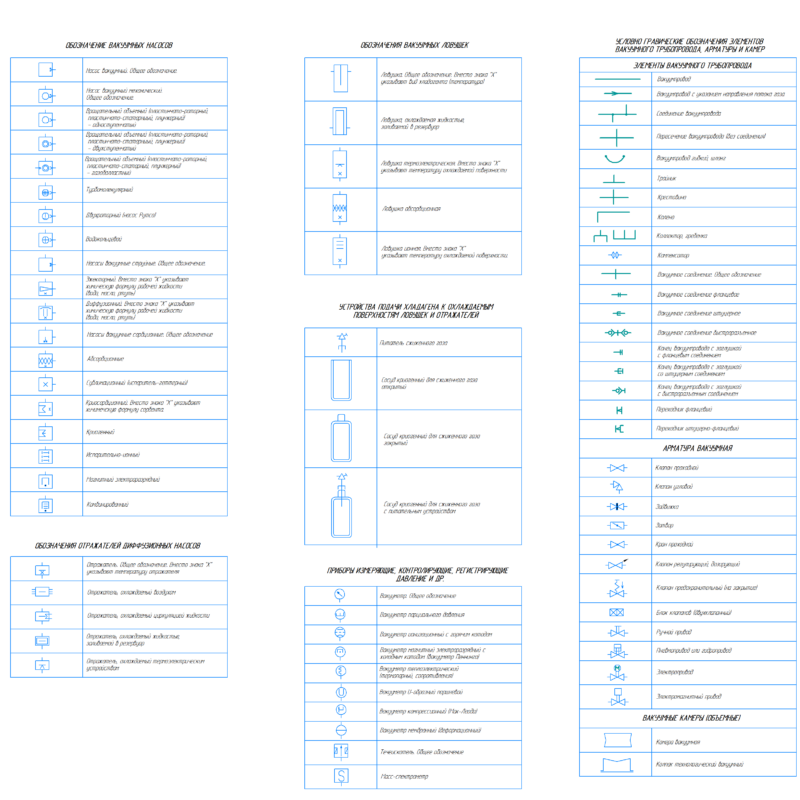

Библиотека представляет набор условных графических обозначений (УГО). Все элементы УГО размещены по категориям согласно ГОСТ 2.796-95.. Рядом с каждым элементом УГО присутствуют поясняющие надписи.
УГО выполнены для стандартного ряда а=14 мм, h=1,5 мм.
Причина создания библиотеки:
- в компасе не обнаружена библиотека УГО для вакуумных систем.
Назначение библиотеки:
- ускорение процесса проектирования вакуумных схем в САПР "Компас 3D";
- упрощение процесса создания базы УГО.
Принцип работы с библиотекой:
- скопировать требуемое УГО и вставить на поле разрабатываемой схемы, объединить в макроэлемент. При необходимости иметь размер УГО для другого стандартного числа, выполнить масштабирование макроэлемента на нужный коэффициент: например k=40/14.
Содержания библиотеки:
- УГО элементов, используемые на вакуумных схемах, в соответствии с ГОСТ 2.796-95.
