Вентиль 3/4''

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

Технічна характеристика
1 . Робоче середовище
2. Тиск, МПа
номінальний
максимальний
3. Габаритні розміри 90х66х131
4. Вага, кг 0,79
Технічні вимоги
1. Перед складанням виробу всі деталі ретельно промити і продути
стиснутим повітрям.
2. Всі рхомі деталі повинні переміщуватись плавно, без люфтів
і заїдань.
3. Після випробування канали підводу рідини захистити від попадання
бруду.

Состав: Сборочный чертеж, деталировка, спецификация, 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
2D/
2D/Втулка 1.cdw
2D/Втулка 2.cdw
2D/Гайка накидна.cdw
2D/Клапан.cdw
2D/Корпус.cdw
2D/Крышка.cdw
2D/Маховик.cdw
2D/СБ.cdw
2D/Шпиндель.cdw
3D/
3D/Втулка 1.m3d
3D/Втулка 2.m3d
3D/Гайка М6.m3d
3D/Гайка накидная.m3d
3D/Клапан.m3d
3D/Корпус.m3d
3D/Крышка.m3d
3D/Маховик.m3d
3D/Проволока.m3d
3D/Прокладка на шпиндель.m3d
3D/Прокладка под крышку.m3d

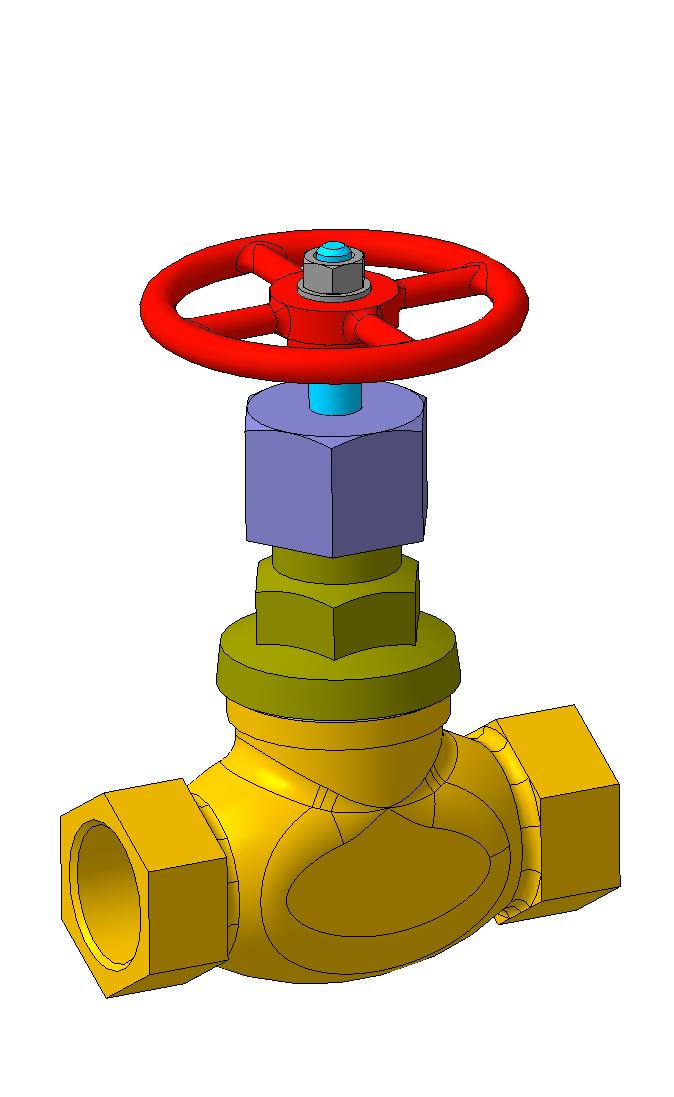

3D/Сборка.a3d
3D/Шайба.m3d
3D/Шпиндель.m3d
