Воздухосборник 35 м3 (ресивер воздушный)

Давление рабочее, МПа (кг с/см 2) (10)
Давление расчетное, МПа (кгс/см2 ) 1(10)
Давление пробное, МПа (кг с/см2 ) 1,3 (13)
Температура стенки расчетная, Т 50
Минимально допустимая отрицательная температура стенки аппарата, Т минус 39
Группа сосуда по ОСТ 26-291-94- 1
Класс герметичности по ОСТ26260.14-2001 4
Внутренний объем (вместимость) м3 350
Место установки на открытой площадке

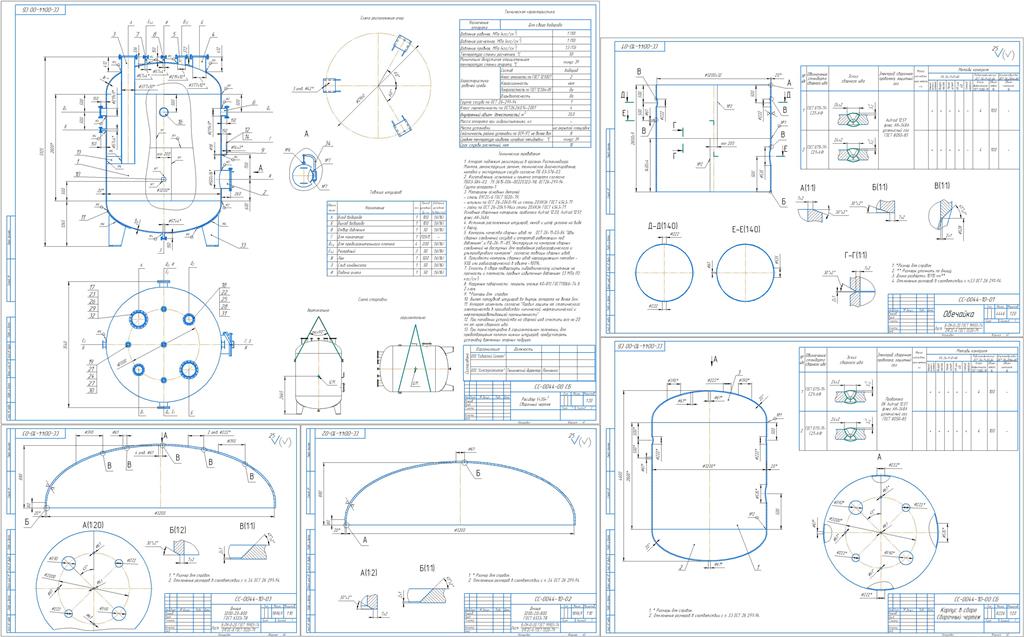

Состав: чертежи

Софт: КОМПАС-3D 18.1

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
Воздухосборник 35 м3 (ресивер воздушный)

Ресивер V=35/

Ресивер V=35/Эскиз сварных швов.cdw

Ресивер V=35/Днище-01.cdw

Ресивер V=35/Спецификация Ресивер.spw

Ресивер V=35/Пробка.cdw

Ресивер V=35/Табличка фирменная/

Ресивер V=35/Табличка фирменная/табличка фирменная СБ.cdw

Ресивер V=35/Табличка фирменная/швеллер под табличку.cdw

Ресивер V=35/Табличка фирменная/Табличка.cdw

Ресивер V=35/Табличка фирменная/Спецификация.spw

Ресивер V=35/Шпилька ОСТ 26-2040-96.cdw

Ресивер V=35/Штуцер Ду 200/

Ресивер V=35/Штуцер Ду 200/Штуцер.cdw

Ресивер V=35/Штуцер Ду 200/Фланец Ду 200 Ру 16.cdw

Ресивер V=35/Штуцер Ду 200/Спецификация.spw

Ресивер V=35/Штуцер Ду 200/Патрубок.cdw

Ресивер V=35/Спецификация корпус в сборе.spw

Ресивер V=35/Схема замеров.cdw

Ресивер V=35/Гайка ОСТ 26-2041-96.cdw

Ресивер V=35/Штуцер Ду 50/

Ресивер V=35/Штуцер Ду 50/Фланец Ду 50.cdw

Ресивер V=35/Штуцер Ду 50/Штуцер Ду 50 СБ.cdw

Ресивер V=35/Штуцер Ду 50/Спецификация.spw

Ресивер V=35/Сборочный чертеж для согласования.cdw

Ресивер V=35/Обечайка.cdw

Ресивер V=35/Лист подкладной.cdw

Ресивер V=35/Штуцер Ду 50-1/

Ресивер V=35/Штуцер Ду 50-1/Фланец Ду 50.cdw

Ресивер V=35/Штуцер Ду 50-1/Штуцер СБ.cdw

Ресивер V=35/Штуцер Ду 50-1/Спецификация.spw

Ресивер V=35/Сборочный чертеж.cdw

Ресивер V=35/Шайба ОСТ 26-2042-96.cdw

Ресивер V=35/Днище.cdw

Ресивер V=35/Корпус в сборе.cdw

Ресивер V=35/Люк 500-16/

Ресивер V=35/Люк 500-16/Штуцер Ду 500.cdw

Ресивер V=35/Люк 500-16/Ручка.cdw

Ресивер V=35/Люк 500-16/Спецификация Штуцер.spw

Ресивер V=35/Люк 500-16/Спецификация Люк Ду 500.spw

Ресивер V=35/Люк 500-16/Люк 500-16.cdw

Ресивер V=35/Люк 500-16/Прокладка.cdw

Ресивер V=35/Люк 500-16/Фланец Ду 500.cdw

Ресивер V=35/Люк 500-16/Патрубок.cdw

Ресивер V=35/Люк 500-16/Крышка.cdw

Ресивер V=35/Штуцер Ду 20/

Ресивер V=35/Штуцер Ду 20/Гайка накидная.cdw

Ресивер V=35/Штуцер Ду 20/Отвод.cdw

Ресивер V=35/Штуцер Ду 20/Чертеж.cdw

Ресивер V=35/Штуцер Ду 20/Ниппель.cdw

Ресивер V=35/Штуцер Ду 20/Сильфонная трубка.cdw

Ресивер V=35/Штуцер Ду 20/Спецификация.spw

Ресивер V=35/Фланцы 4- -16 ГОСТ 12820-80.cdw

Ресивер V=35/Прокладка ГОСТ 15180-86.cdw

Ресивер V=35/Штуцер Ду 350 поз. 3/

Ресивер V=35/Штуцер Ду 350 поз. 3/Штуцер Ду 350 СБ.cdw

Ресивер V=35/Штуцер Ду 350 поз. 3/Спецификация.spw

Ресивер V=35/Штуцер Ду 350 поз. 3/Фланец.cdw

Ресивер V=35/Цапфа 4-1-8/

Ресивер V=35/Цапфа 4-1-8/Цапфа 4-1-8.cdw

Ресивер V=35/Цапфа 4-1-8/Спецификация.spw

Ресивер V=35/Цапфа 4-1-8/Патрубок.cdw

Ресивер V=35/Цапфа 4-1-8/Кольцо.cdw

Ресивер V=35/Цапфа 4-1-8/Диск.cdw

Ресивер V=35/Штуцер Ду 350 поз. 4/

Ресивер V=35/Штуцер Ду 350 поз. 4/Штуцер Ду 350 СБ.cdw

Ресивер V=35/Штуцер Ду 350 поз. 4/Спецификация.spw

Ресивер V=35/Штуцер Ду 350 поз. 4/Патрубок.cdw

Ресивер V=35/Опора/

Ресивер V=35/Опора/Ребро.cdw

Ресивер V=35/Опора/Опора СБ.cdw

Ресивер V=35/Опора/Спецификация.spw

Ресивер V=35/Опора/Основание.cdw

Ресивер V=35/Штуцер Ду 200 поз. 6/

Ресивер V=35/Штуцер Ду 200 поз. 6/Штуцер.cdw

Ресивер V=35/Штуцер Ду 200 поз. 6/Спецификация.spw
