В гидравлике на всасывающей магистрали устанавливаются погружные фильтрующие элементы. Как оказалось для выноса погружного фильтрующего элемента, не существует стандартного корпуса фильтра. Целью рабочего проекта был вынос стандартного всасывающего фильтра 40-80-2 за пределы емкости с маслом.

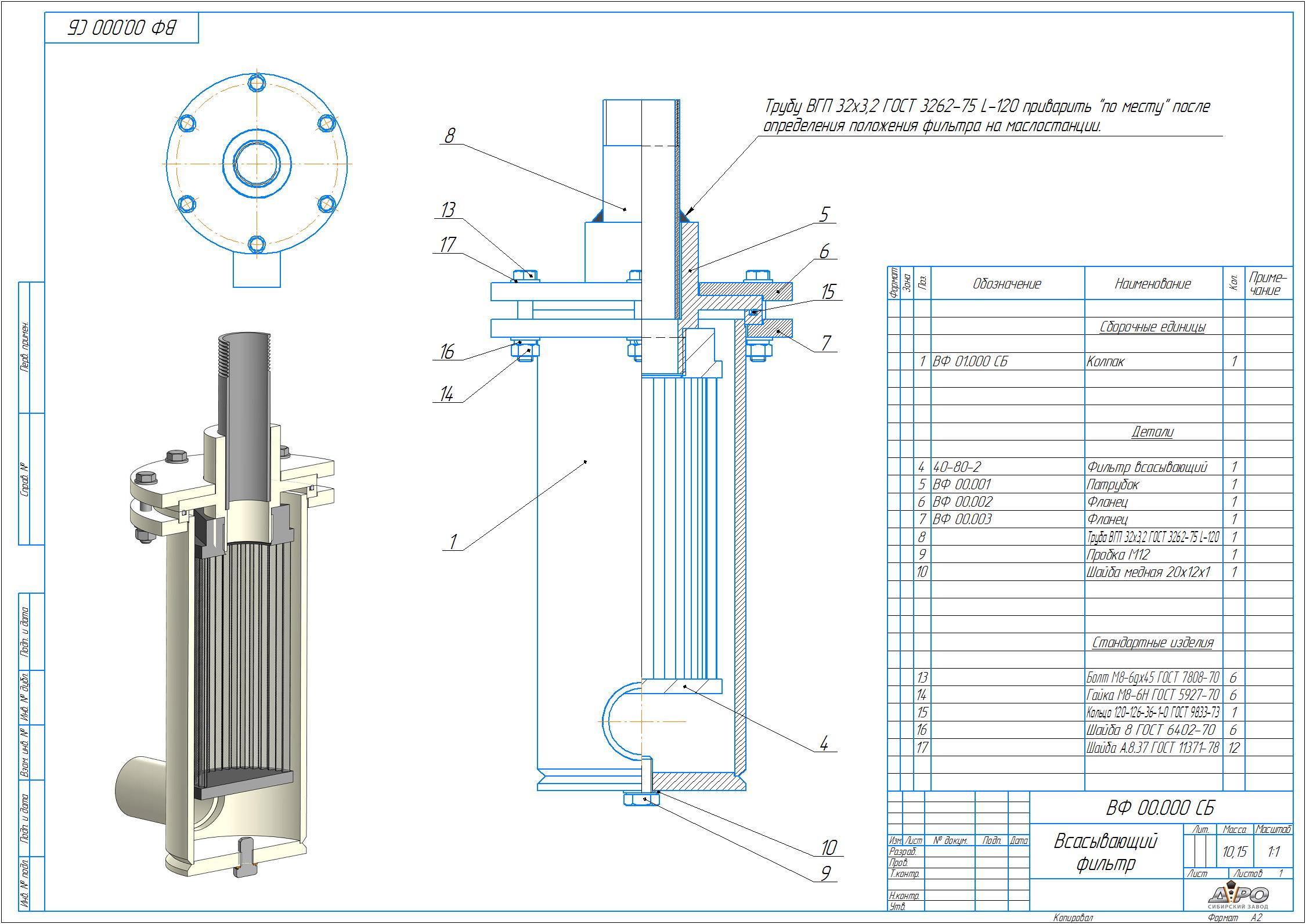

Технические характеристики всасывающего фильтра ВФ 00.000 СБ: Условный проход 40мм; Расход номинальный 125 л/мин; Ном. тонкость фильтрации 80мкм.
Рабочий проект является личной разработкой и не обременен правами.
