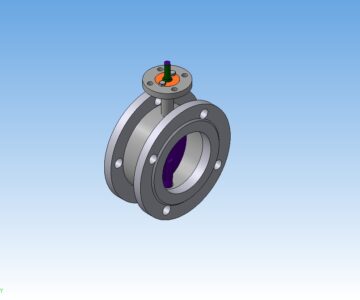

Заслонка дисковая поворотная DN150

Заслонка дисковая поворотная DN150.На корпусе устройства, по центру симметрии, установлена подвижная заслонка в виде диска,расположенная на поворотной оси,имеющая возможность плавной регулировки в ручном режиме.

Состав: ЗD Сборка,Сборочный чертеж,деталировки 2D

Софт: КОМПАС-3D 19.0.4

Файлы:
Заслонка DN150/
Заслонка DN150/ПРК-111-10.08.000 - Заслонка дисковая поворотная DN150.spw
Заслонка DN150/Труба 152х5.m3d
Заслонка DN150/ПРК-111-10.08.004 - Кронштейн.cdw
Заслонка DN150/ось.m3d
Заслонка DN150/кронштейн.m3d
Заслонка DN150/Диск со стержнем.a3d
Заслонка DN150/Диск 2.m3d
Заслонка DN150/Заслонка 150.a3d
Заслонка DN150/Ручка.m3d
Заслонка DN150/ПРК-111-10.08.005 - Ручка.cdw
Заслонка DN150/ПРК-111-10.08.000-СБ Заслонка дисковая поворотная DN150.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Заслонка поворотная Ду 110
Рейтинг: 30
Софт: КОМПАС-3D 13 sp1
Состав: 3D Сборка
0
3
263
1301
Заслонка поворотная Ду 110

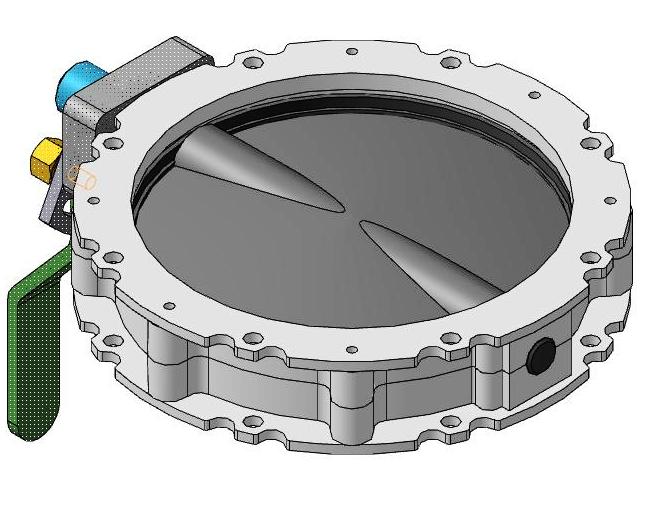

Заслонка дисковая V2FS300 с ручным приводом
