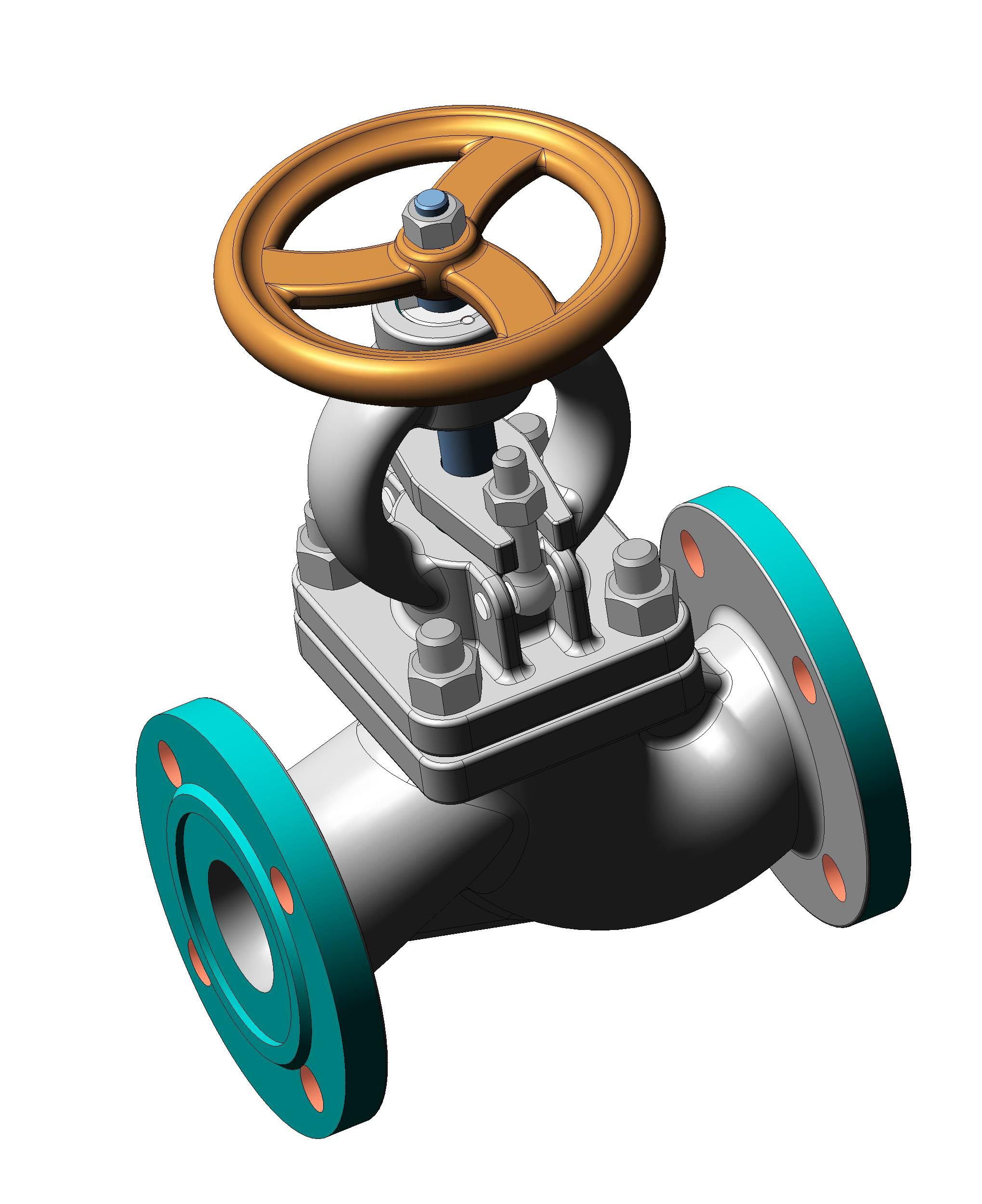

Клапан 15с18фт Ру25 Ду50
0
314
4870
34
5
40
Сообщить о проблеме
Автор
Василий
Дата
05.01.2014
Язык
Русский
Состав
3D Сборка
Софт
Компас-3D 13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гайка М36х2.m3d
-
Диск 25_50.m3d
-
Клапан запорный (вентиль) 15с18фт Ру25 Ду50.a3d
-
Кольца фторопласт 25_50.m3d
-
Кольцо ТРГ 32х20х5.m3d
-
Корпус клапана 25_50.m3d
-
Крышка 25_50.m3d
-
Прокладка 25_50.m3d
-
Сальник 25_50.m3d
-
Чопик 25_50.m3d
-
Штифт.m3d
-
Шток 25_50.m3d
-
Штурвал 25_50.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий Морозов
Владимир Ашаткин
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте. У вас нет случайно 3d модели задвижки 30с927нж
Да, согласен, но поверь, это не со зла. Я сам ошибся.
Никаких обид. Просто поздно заметил, когда уже напечатал макет.
https://photos.app.goo.gl/3BchDUTbUF5CZSWw7
Не спорю. Но, если все делать без ошибок, то вам и думать не придется, а это неправильно. Так? Думайте и поправляйте. Никаких обид и амбиций.
Нашел небольшой косяк в модели. Откидные болты как бы вдавлены в крышку, то есть отверстия под штифт на котором держатся откидные болты надо было не много сдвинуть в стороны от оси штока. На скриншоте обвел красным. В целом модель отличная, но данный косяк делает ее не жизнеспособной.
