Клапан запорный (вентиль) 15с22нж Ру40 Ду200

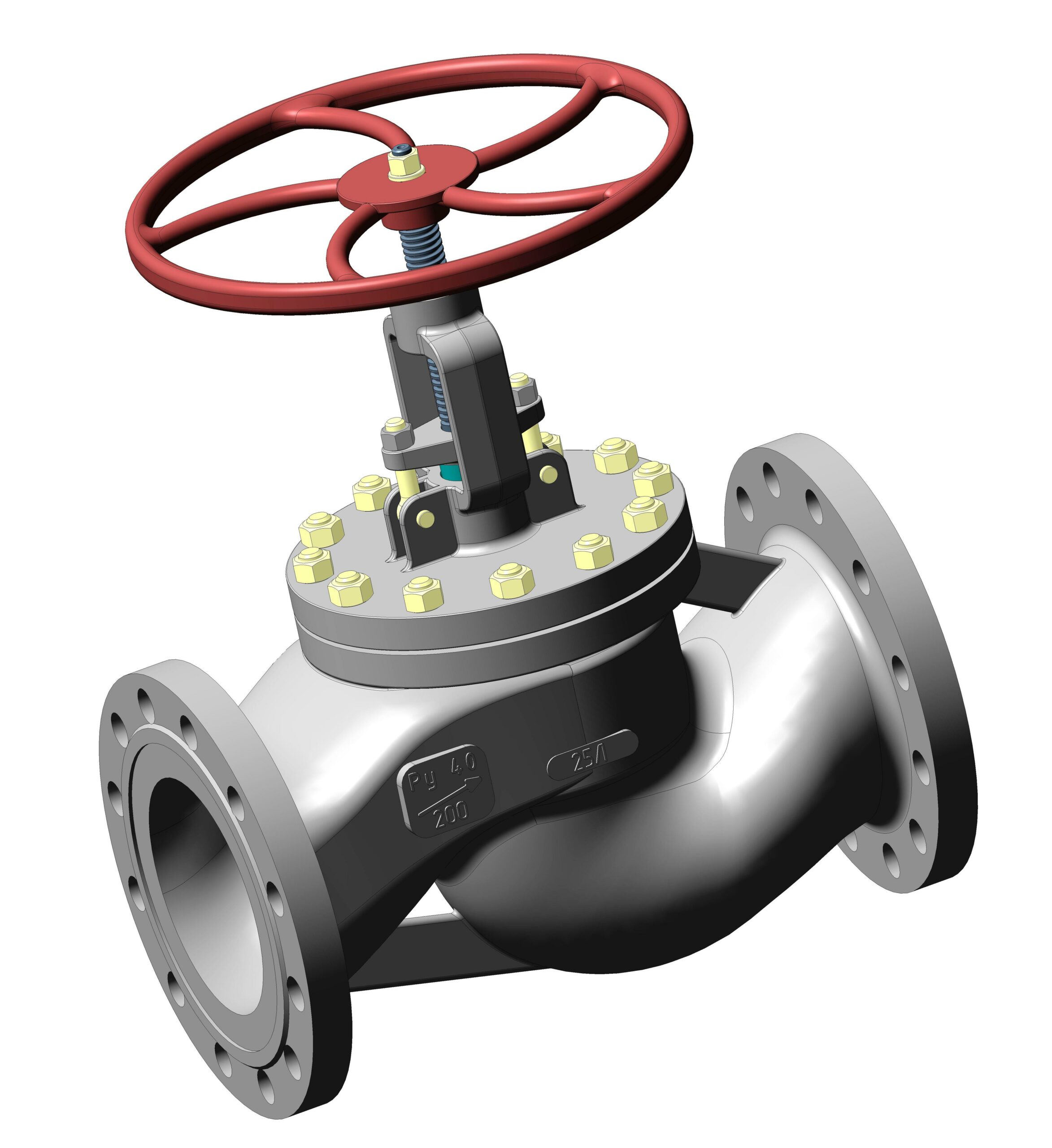

Трубопроводная арматура - Клапан запорный (вентиль) 15с22нж Ру40 Ду200 - исполнение фланцев 3

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Клапан запорный (вентиль) 15с22нж Ру40 Ду200

Шток 15с
Шток с клапаном вспомогательным 15с
Штурвал 15с
Втулка резьбовая 15с
Гайка 15с
Клапан 15с
Клапан вспомогательный 15с
Кольцо ТРГ 15с
Корпус 15с
Крышка 15с
Крышка клапана 15с
Прокладка 15с
Сальник 15с
Тарелка 15с
Чопик 15с
