Колесо мостового крана диаметр 710 мм

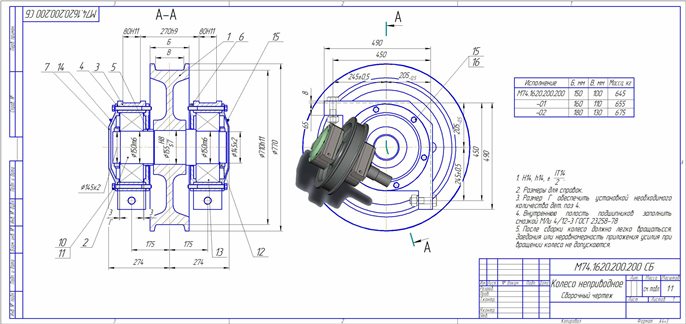

Сборочный чертеж и модель колеса ходового для мостового крана, в комплекте приводное и холостое колесо. Чертежи для трех исполнений с шириной дорожки катания 100,110 и 130 мм. Диаметр колеса 710 мм.

Состав: Сборочный чертеж (СБ), Деталировка (колесо, ось, буксы), Спецификация, 3D-модель Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Колесо мостового крана диаметр 710 мм
