Контейнер для металлических отходов на тележке

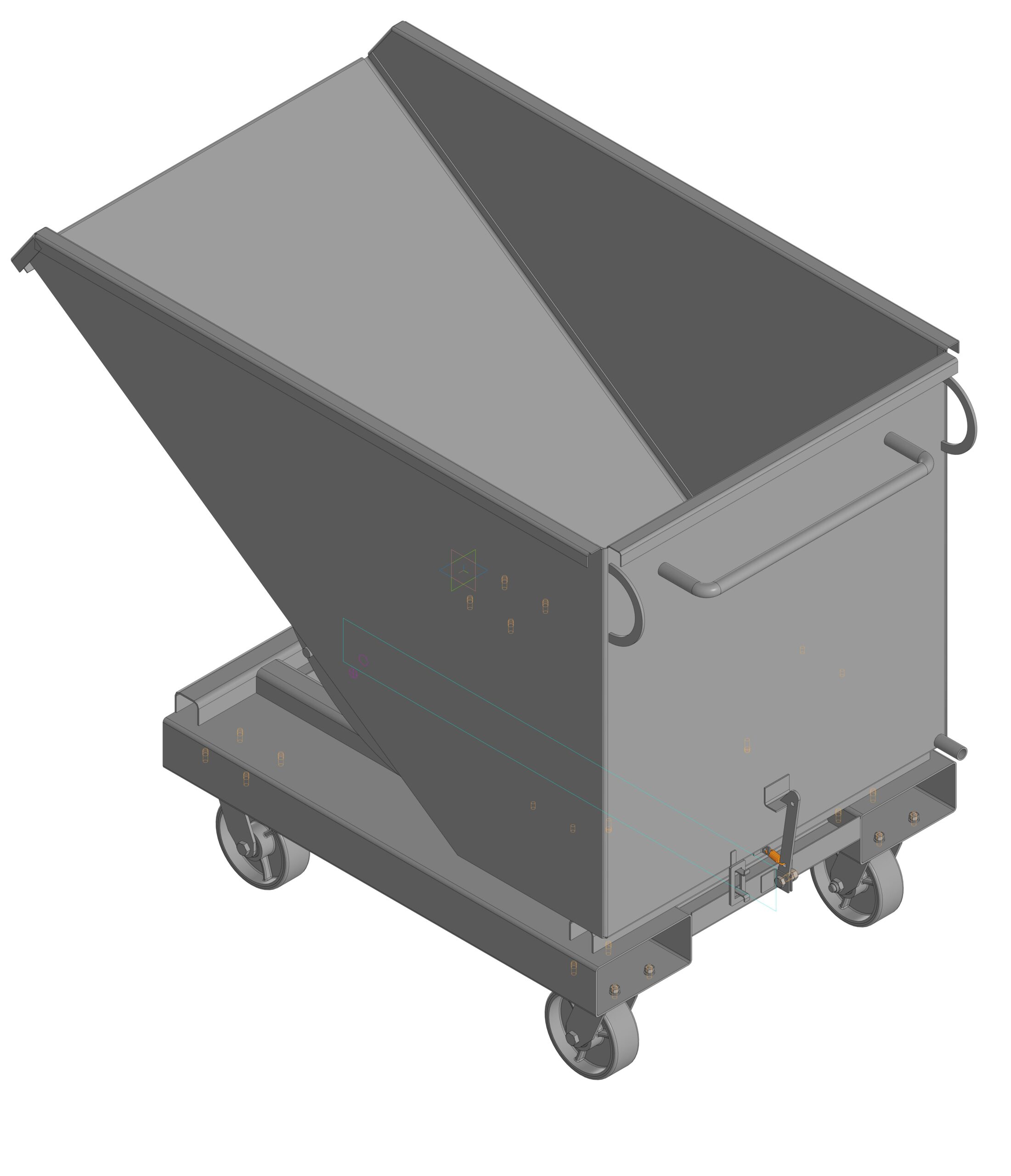

3Д Модель с деталировками поворотного контейнера для металлических отходов. Моделирование-твердотельное, часть размеров расчетные, в особенности кинематика движения и опрокидывания бака относительно рамы, габаритные размеры взяты с технического задания на проектирование. Используется на производстве, где есть отход металлической стружки и нужно её хранить/перевозить/утилизировать. Габаритные размеры 1034 (высота) x 750 (ширина) х 1326 (длина), вес 95 кг, полезный объем бака = 0,32 м3.

Состав: 3D Сборка

Софт: КОМПАС-3D 19

Сайт: www

Файлы:
Упор.m3d
Стенка боковая правая.m3d
Швеллер опорный.m3d
Предохранитель.m3d
Пята.m3d
Проушина.m3d
Основание.m3d
Кольцо.m3d
Задвижка.m3d
Дно перфорированное.a3d
Бак.a3d
Кронштейн.m3d
Ребро.m3d
Рама+колеса.a3d
Опора колесная D150/
Опора колесная D150/Гайка колпачковая M12.m3d
Опора колесная D150/Ось вращения.sldprt
Опора колесная D150/Опора колесная D150.SLDASM
Опора колесная D150/Фланец.sldprt
Опора колесная D150/Bearing plate.sldprt
Опора колесная D150/Фланец.m3d
Опора колесная D150/Корпус колеса.m3d
Опора колесная D150/Подшипник 6203.m3d
Опора колесная D150/Болт M12 x 90.sldprt
Опора колесная D150/Bearing plate.m3d
Опора колесная D150/Опора колесная D150.rpt
Опора колесная D150/Корпус колеса.sldprt
Опора колесная D150/Втулка.m3d
Опора колесная D150/Болт M12 x 90.m3d
Опора колесная D150/150 x 50 Cast & Urethane wheel.sldprt
Опора колесная D150/Опора колесная D150.a3d
Опора колесная D150/Гайка колпачковая M12.sldprt
Опора колесная D150/Опора колесная D150.IGS
Опора колесная D150/шарик 6.m3d
Опора колесная D150/шарик 14.sldprt
Опора колесная D150/Подшипник 6203.sldprt
Опора колесная D150/шарик 6.sldprt
Опора колесная D150/Втулка.sldprt
Опора колесная D150/Ось вращения.m3d
Опора колесная D150/Опора колесная D150.STEP
Опора колесная D150/шарик 14.m3d
Опора колесная D150/150 x 50 Cast & Urethane wheel.m3d
Ручка.m3d
Сектор.m3d
Опора.m3d
Рама.a3d
Деталь.m3d
Стяжка.m3d
Дно перфорированное.m3d
Борт.m3d
Перемычка.m3d
Перемычка опорная.m3d
Шаровой кран ДУ10.m3d
Косынка.m3d
Дер.m3d
Держатель.m3d
Пружина.m3d
Ручка малая.m3d
Дно.m3d
Штифт направляющий.m3d
Контейнер для металлических отходов.a3d
