КОМПАС 3D 18

Конвейер ленточный длинной 30 м

Техническая характеристика
Тип конвейера желобчатый В=1000
Длина по осям барабанов, м 35,965
Производительность, т/час 500
Транспортируемый материал уголь
Крупность материала, мм 0-50
Насыпная плотность материала, т/м 1,3
Скорость ленты, м/с 1,35
Лента конвейерная (обозначение) 2ШТС(ТГ)-1000х4хЕР-200х4,5-3,5хГ-1 ТУ2561-216-00149245-96
Редуктор: тип и схема сборки 1Ц2У-200-31,5-21-У3
Передаточное число 31,5
Электродвигатель: тип 4АМУ-160S4-У2
Мощность, кВт 15,0
Частота вращения, об/мин 1500

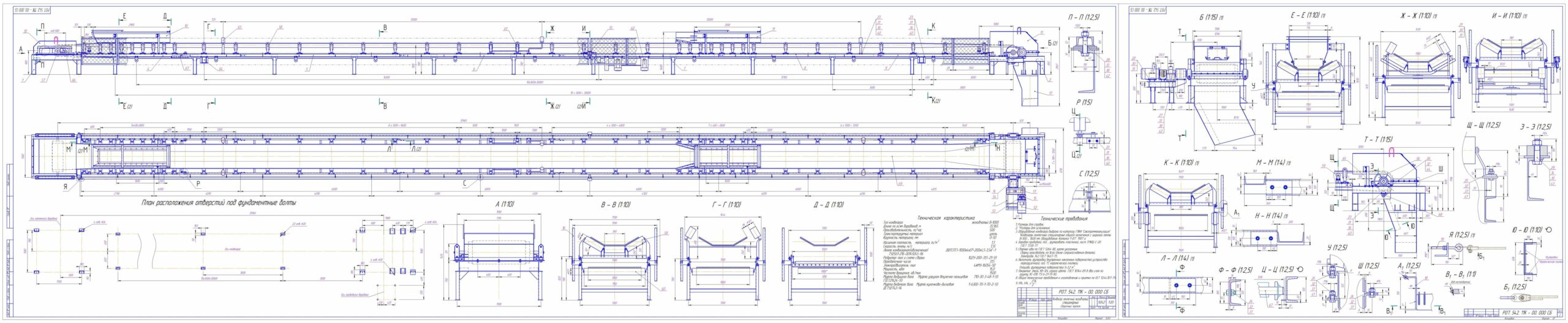

Состав: Сборочный чертёж, спецификация Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Конвейер ленточный длинной 30 м

247-??_2014.001.542.11?.00.00.cdw
Р07.542.11К-00.000сп(конвейер).spw
